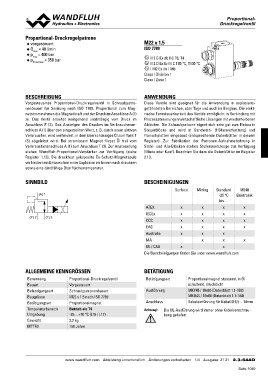

Proportional-Druckregelpatrone Proportional-DDrruuPccrkkorreepggoeertllivvoeennnattlii-ll
◆ vorgesteuert
ppQNmmaraexxd==ma44x00=0l3/bm5a0irnbar M22 x 1,5
◆
◆ ISO 7789
◆
x II 2 G Ex db IIC T6, T4
x II 2 D Ex tb III C T80 °C, T130 °C
x I M2 Ex db I Mb

Class I Division 1
Class I Zone 1

BESCHREIBUNG ANWENDUNG

Vorgesteuertes Proportional­Druckregelventil in Schraubpatro­ Diese Ventile sind geeignet für die Anwendung in explosions­
nenbauart für Senkung nach ISO 7789. Proportional zum Mag­ gefährdeten Bereichen, über Tage und auch im Bergbau. Die elekt­
netstrom nehmen die Magnetkraft und der Druck im Anschluss A (1) rische Fernsteuerbarkeit des Ventils ermöglicht in Verbindung mit
zu. Das Ventil arbeitet weitgehend unabhängig vom Druck im Prozesssteuerungen wirtschaftliche Lösungen mit wiederholbaren
Anschluss P (2). Das Ansteigen des Druckes im Verbraucheran­ Abläufen. Die Schraubpatrone eignet sich sehr gut zum Einbau in
schluss A (1) über den eingestellten Wert, z. B. durch einen aktiven Steuerblöcke und wird in Sandwich­ (Höhenverkettung) und
Verbraucher, wird verhindert, in dem überschüssiges Öl zum Tank T Flanschplatten eingebaut (entsprechende Datenblätter in diesem
(3) abgeleitet wird. Bei stromlosem Magnet fliesst Öl frei vom Register). Zur Fabrikation der Patronen­Aufnahmebohrung in
Verbraucheranschluss A (1) zum Anschluss T (3). Zur Ansteuerung Stahl­ und Alu­Blöcken stehen Stufenwerkzeuge zur Verfügung
stehen Wandfluh­Proportional­Verstärker zur Verfügung (siehe (Miete oder Kauf). Beachten Sie dazu die Datenblätter im Register
Register 1.13). Die druckfest gekapselte Ex­Schutz­Magnetspule 2.13.
verhindert ein Entweichen einer Explosion im Innern nach draussen
sowie eine zündfähige Oberflächentemperatur.

SINNBILD BESCHEINIGUNGEN

(A) 1 Surface Mining Standard M248
­25 °C Elektronik
bis…

(P) 2 (T) 3 ATEX xxxx
IECEx xxxx
CCC xxxx
EAC xxxx

Australia xxx

MA x x x

UL / CSA x x

Die Bescheinigungen finden Sie unter www.wandfluh.com

ALLGEMEINE KENNGRÖSSEN BETÄTIGUNG

Benennung Proportional­Druckregelventil Betätigungsart Proportionalmagnet stossend, in Öl
Bauart Vorgesteuert schaltend, druckdicht
Befestigungsart Schraubpatronenbauart Ausführung
Baugrösse M22 x 1,5 nach ISO 7789 MKY45 / 18x60 (Datenblatt 1.1­183)
Betätigungsart Proportionalmagnet Anschluss MKU45 / 18x60 (Datenblatt 1.1­184)
Temperaturbereich Betrieb als T4
Umgebung ­25…+70 °C (L15 / L17) Kabeleinführung für Kabel Ø 6,5…14mm
Gewicht 2,2 kg
MTTFd 150 Jahre Achtung! Die UL­Ausführung wird immer ohne Kabelverschrau­
bung geliefert

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 21 21 2.3-644D
