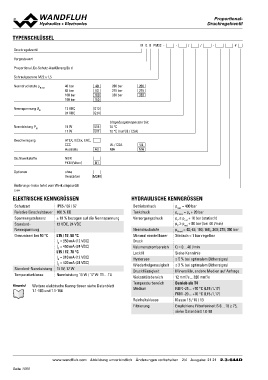

TYPENSCHLÜSSEL M Q B PM22 - - / / - #

Druckregelventil

Vorgesteuert

Proportional, Ex-Schutz-Ausführung Ex d

Schraubpatrone M22 x 1,5

Nenndruckstufe pN red 40 bar 40 200 bar 200
63 bar 63 275 bar 275
100 bar 100 350 bar 350
160 bar 160

Nennspannung UN 12 VDC G12
24 VDC G24

Nennleistung PN 15 W Umgebungstemperatur bis:
17 W L15 70 °C

L17 70 °C (nur UL / CSA)

Bescheinigung ATEX, IECEx, EAC,

CCC UL / CSA UL
MA MA
Australia AU

Dichtwerkstoffe NBR
FKM (Viton)
D1

Optionen ohne
Verstärker
M248

Änderungs-Index (wird vom Werk eingesetzt)

2.3-644

ELEKTRISCHE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Schutzart IP65 / 66 / 67 Betriebsdruck pmax = 400 bar
Relative Einschaltdauer 100 % ED Tankdruck pT max = pP + 20 bar
Spannungstoleranz ± 10 % bezogen auf die Nennspannung Versorgungsdruck pP ≥ pred + 10 bar (statisch)
Standard­ 12 VDC, 24 VDC pP ≥ pred + 80 bar (bei 40 l/min)
Nennspannung Nenndruckstufe pN red = 40; 63; 100; 160;, 200; 275; 350 bar
Grenzstrom bei 50 °C L15 / 17, 50 °C Minimal einstellbarer Statisch < 1 bar regelbar
IG = 950 mA (12 VDC) Druck
Standard­Nennleistung IG = 450 mA (24 VDC) Volumenstrombereich Q = 0…40 l/min
Temperaturklasse L15 / 17, 70 °C Lecköl Siehe Kennlinie
IG = 910 mA (12 VDC) Hysterese ≤ 5 % bei optimalem Dithersignal
IG = 420 mA (24 VDC) Wiederholgenauigkeit ≤ 3 % bei optimalem Dithersignal
15 W, 17 W Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Nennleistung 15 W / 17 W: T1…T4 Viskositätsbereich 12 mm2/s…320 mm2/s
Temperaturbereich Betrieb als T4
Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt Medium NBR ­25…+70 °C (L15 / L17)
1.1­183 und 1.1­184 FKM ­20…+70 °C (L15 / L17)
Reinheitsklasse Klasse 18 / 16 / 13
Filtrierung Empfohlene Filterfeinheit ß 6…10 ≥ 75,
siehe Datenblatt 1.0­50
