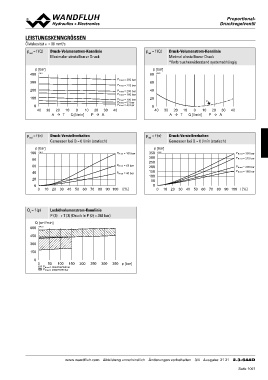

Page 1061 - Softbound_Edition_19_de

Proportional-DDrruuPccrkkorreepggoeertllivvoeennnattlii-ll

LEISTUNGSKENNGRÖSSEN

Ölviskosität u = 30 mm2/s

pred = f (Q) Druck-Volumenstrom-Kennlinie pred = f (Q) Druck-Volumenstrom-Kennlinie
Maximaler einstellbarer Druck Minimal einstellbarer Druck
*Verbraucherwiderstand systemabhängig

p [bar] p [bar]
400 K1011 80 K0809

300 PN red = 350 bar 60
PN red = 275 bar
200 PN red = 200 bar 40
PN red = 160 bar
100 PN red = 100 bar 20 ∗
PN red = 63 bar
0 PN red = 40 bar 0
40 30 20 10 0 10 20 30 40 30 20 10 0 10 20 30 40
A  T Q [l/min] P  A 40 A  T Q [l/min] P  A

pred = f (n) Druck-Verstellverhalten pred = f (n) Druck-Verstellverhalten
Gemessen bei Q = 0 l/min (statisch) Gemessen bei Q = 0 l/min (statisch)

p [bar] p [bar]
100 K1013
PN red = 100 bar 350 K1012 PN red = 350 bar

80 300 PN red = 275 bar
250
60 PN red = 63 bar
200 PN red = 200 bar

40 PN red = 40 bar 150 PN red = 160 bar

20 100

50

0 0
0 10 20 30 40 50 60 70 80 90 100 l [%] 0 10 20 30 40 50 60 70 80 90 100 l [%]

QL = f (p) Leckölvolumenstrom-Kennlinie
P (2) → T (3) (Druck in P (2) = 350 bar)

Q [cm3/min]
600 K0812_1

450

300

150

0 50 100 150 200 250 300 350 p [bar]
0
PN red = 40/63/100/160 bar
PN red = 200/275/350 bar

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/4 Ausgabe: 21 21 2.3-644D
Seite 1061
