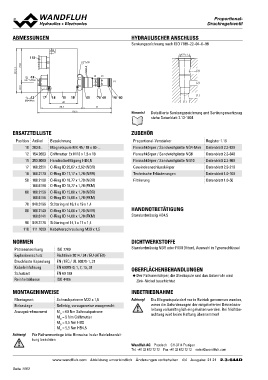

Page 1062 - Softbound_Edition_19_de

ABMESSUNGEN93.3 s30 Proportional-DDrruuPccrkkorreepggoeertllivvoeennnattlii-ll
70.8
110 M22x1.5 HYDRAULISCHER ANSCHLUSS
15
(3) (2) Senkungszeichnung nach ISO 7789–22–04–0–98
MD= 5.5Nm
(1) M22x1.5

(3)

(2)

22.5

12 17 18 10 18 50 70 60 90 80 (1)
(1)
MD= 9Nm 60 61
88.7 Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug
siehe Datenblatt 2.13­1004
156.6

ERSATZTEILLISTE ZUBEHÖR

Position Artikel Bezeichnung Proportional­Verstärker Register 1.13
10 263.6... Magnetspule MK.45 / 18 x 60­... Flanschkörper / Sandwichplatte NG4­Mini Datenblatt 2.3­820
12 154.2603 Griffmutter Ex M18 x 1,5 x 18 Flanschkörper / Sandwichplatte NG6 Datenblatt 2.3­840
Flanschkörper / Sandwichplatte NG10 Datenblatt 2.3­860
15 253.8000 Handnotbetätigung HB4,5 Gewindeanschlusskörper Datenblatt 2.9­210
Technische Erläuterungen Datenblatt 1.0­100
17 160.2251 O­Ring ID 25,07 x 2,62 (NBR) Filtrierung Datenblatt 1.0­50

18 160.2170 O­Ring ID 17,17 x 1,78 (NBR) HANDNOTBETÄTIGUNG

50 160.2188 O­Ring ID 18,77 x 1,78 (NBR) Standardmässig HB4,5
160.6188 O­Ring ID 18,77 x 1,78 (FKM)

60 160.2156 O­Ring ID 15,60 x 1,78 (NBR)
160.6156 O­Ring ID 15,60 x 1,78 (FKM)

70 049.3196 Stützring rd 16,1 x 19 x 1,4

80 160.2140 O­Ring ID 14,00 x 1,78 (NBR)
160.6141 O­Ring ID 14,00 x 1,78 (FKM)

90 049.3176 Stützring rd 14,1 x 17 x 1,4

110 111.1080 Kabelverschraubung M20 x 1,5

NORMEN ISO 7789 DICHTWERKSTOFFE
Richtlinie 2014 / 34 / EU (ATEX)
Patronensenkung EN / IEC / UL 60079­1, 31 Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel
Explosionsschutz EN 60079­0, 1, 7, 15, 31
Druckfeste Kapselung EN 60 529 OBERFLÄCHENBEHANDLUNGEN
Kabeleinführung ISO 4406
Schutzart ◆ Der Patronenkörper, die Steckspule und das Ankerrohr sind
Reinheitsklasse Zink­Nickel beschichtet

MONTAGEHINWEISE INBETRIEBNAHME

Montageart Schraubpatrone M22 x 1,5 Achtung! Die Magnetspule darf nur in Betrieb genommen werden,
wenn die Anforderungen der mitgelieferten Betriebsan­
Einbaulage Beliebig, vorzugsweise waagerecht leitung vollumfänglich eingehalten werden. Bei Nichtbe­
achtung wird keine Haftung übernommen!
Anzugsdrehmoment MD = 60 Nm Schraubpatrone
MD = 9 Nm Griffmutter
MD = 9,5 Nm HB0
MD = 5,5 Nm HB4,5

Achtung! Für Reihenmontage bitte Hinweise in der Betriebsanlei­
tung beachten

Wandfluh AG Postfach CH­3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/4 Ausgabe: 21 21 2.3-644D

Seite 1062
