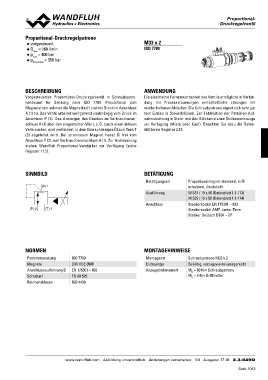

Page 1063 - Softbound_Edition_19_de

Proportional-DDrruuPccrkkorreepggoeertllivvoeennnattlii-ll

Proportional-Druckregelpatrone M33 x 2
◆ vorgesteuert
ppQNmmaraexxd==ma41x06=003bl5/am0ribnar ISO 7789
◆
◆
◆

BESCHREIBUNG ANWENDUNG

Vorgesteuertes Proportional-Druckregelventil in Schraubpatro- Die elektrische Fernsteuerbarkeit des Ventils ermöglicht in Verbin-
nenbauart für Senkung nach ISO 7789. Proportional zum dung mit Prozesssteuerungen wirtschaftliche Lösungen mit
Magnetstrom nehmen die Magnetkraft und der Druck im Anschluss wiederholbaren Abläufen. Die Schraubpatrone eignet sich sehr gut
A (1) zu. Das Ventil arbeitet weitgehend unabhängig vom Druck im zum Einbau in Steuerblöcken. Zur Fabrikation der Patronen-Auf-
Anschluss P (2). Das Ansteigen des Druckes im Verbraucheran- nahmebohrung in Stahl- und Alu-Blöcken stehen Stufenwerkzeuge
schluss A (1) über den eingestellten Wert, z. B. durch einen aktiven zur Verfügung (Miete oder Kauf). Beachten Sie dazu die Daten-
Verbraucher, wird verhindert, in dem überschüssiges Öl zum Tank T blätter im Register 2.13.
(3) abgeleitet wird. Bei stromlosem Magnet fliesst Öl frei vom
Anschluss P (2) zum Verbraucheranschluss A (1). Zur Ansteuerung
stehen Wandfluh-Proportional-Verstärker zur Verfügung (siehe
Register 1.13).

SINNBILD BETÄTIGUNG Proportionalmagnet stossend, in Öl
schaltend, druckdicht
(A) 1 Betätigungsart
W.S37 / 19 x 50 (Datenblatt 1.1-173)
Ausführung M.S35 / 19 x 50 (Datenblatt 1.1-174)

Anschluss Steckersockel EN 175301 – 803
Steckersockel AMP Junior-Timer
(P) 2 (T) 3 Stecker Deutsch DT04 – 2P

NORMEN MONTAGEHINWEISE

Patronensenkung ISO 7789 Montageart Schraubpatrone M33 x 2
Magnete DIN VDE 0580 Einbaulage Beliebig, vorzugsweise waagerecht
Anschlussausführung D EN 175301 – 803 Anzugsdrehmoment MD = 80 Nm Schraubpatrone
Schutzart EN 60 529 MD = 5 Nm Griffmutter
Reinheitsklasse ISO 4406

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 17 48 2.3-649D
