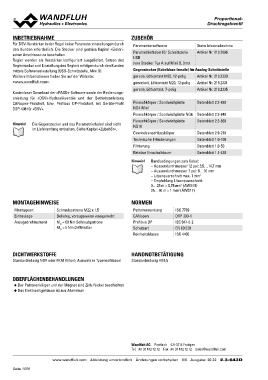

Proportional-DDrruuPccrkkorreepggoeertllivvoeennnattlii-ll

INBETRIEBNAHME ZUBEHÖR

Für DSV-Verstärker in der Regel keine Parametereinstellungen durch Parametriersoftware Siehe Inbetriebnahme
den Kunden erforderlich. Die Stecker sind gemäss Kapitel «Elektri-
scher Anschluss» zu beschalten. Parametrierkabel für Schnittstelle Artikel Nr. 219.2896
Regler werden als Verstärker konfiguriert ausgeliefert. Setzen des USB
Reglermodus und Einstellung des Reglers erfolgen durch den Kunden (von Stecker Typ A auf Mini B, 3 m)
mittels Softwareeinstellung (USB-Schnittstelle, Mini B).
Weitere Informationen finden Sie auf der Website: Gegenstecker (Kabeldose female) für Analog-Schnittstelle
«www.wandfluh.com».
gerade, Lötkontakt M23, 12-polig Artikel Nr. 219.2330
Kostenloser Download der «PASO»-Software sowie der Bedienungs-
anleitung für «DSV»-Hydraulikventile und der Betriebsanleitung gewinkelt, Lötkontakt M23, 12-polig Artikel Nr. 219.2331
CANopen-Protokoll, bzw. Profibus DP-Protokoll, mit Geräte-Profil
DSP-408 für «DSV». gerade, Lötkontakt, 7-polig Artikel Nr. 219.2335

Hinweis! Die Gegenstecker und das Parametrierkabel sind nicht Flanschkörper / Sandwichplatte Datenblatt 2.3-820
im Lieferumfang enthalten. Siehe Kapitel «Zubehör». NG4-Mini
Datenblatt 2.3-840
Flanschkörper / Sandwichplatte NG6 Datenblatt 2.3-860

Flanschkörper / Sandwichplatte Datenblatt 2.9-210
NG10 Datenblatt 1.0-100
Datenblatt 1.0-50
Gewindeanschlusskörper Datenblatt 1.1-430

Technische Erläuterungen

Filtrierung

Relative Einschaltdauer

Hinweis! Randbedingungen zum Kabel:
– Aussendurchmesser 12 pol: 3,5…14,7 mm
– Aussendurchmesser 7 pol: 8…10 mm
– Litzenquerschnitt max. 1 mm2
– Empfehlung Litzenquerschnitt:
0…25 m = 0,75 mm2 (AWG18)
25…50 m = 1 mm2 (AWG17)

MONTAGEHINWEISE NORMEN

Montageart Schraubpatrone M22 x 1,5 Patronensenkung ISO 7789
Einbaulage Beliebig, vorzugsweise waagerecht CANopen DRP 303-1
Anzugsdrehmoment MD = 60 Nm Schraubpatrone Profibus DP IEC 947-5-2
MD = 5 Nm Griffmutter Schutzart EN 60 529
Reinheitsklasse ISO 4406

DICHTWERKSTOFFE HANDNOTBETÄTIGUNG

Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel Standardmässig HB4,5

OBERFLÄCHENBEHANDLUNGEN

◆ Der Patronenkörper und der Magnet sind Zink-Nickel beschichtet

◆ Das Elektronikgehäuse ist aus Aluminium

Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 6/6 Ausgabe: 20 22 2.3-643D
