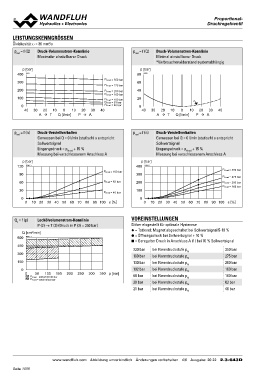

P. 1056

Proportional-DDrruuPccrkkorreepggoeertllivvoeennnattlii-ll

LEISTUNGSKENNGRÖSSEN

Ölviskosität u = 30 mm2/s

pred = f (Q)  Druck-Volumenstrom-Kennlinie                                     pred = f (Q)  Druck-Volumenstrom-Kennlinie
              Maximaler einstellbarer Druck                                                  Minimal einstellbarer Druck
                                                                                             *Verbraucherwiderstand systemabhängig

    p [bar]                                                                      p [bar]
400 K1011                                                                      80 K0809

300                                                          PN red = 350 bar  60
                                                             PN red = 275 bar
200                                                          PN red = 200 bar  40
                                                             PN red = 160 bar
100                                                          PN red = 100 bar  20                                   ∗
                                                             PN red = 63 bar
   0                                                         PN red = 40 bar   0
     40 30 20 10 0 10 20 30                                                      40 30 20 10 0 10 20 30 40
                  A  T Q [l/min] P  A                  40                                  A  T Q [l/min] P  A

pred = f (n)  Druck-Verstellverhalten                                          pred = f (n)  Druck-Verstellverhalten
              Gemessen bei Q = 0 l/min (statisch) s entspricht                               Gemessen bei Q = 0 l/min (statisch) s entspricht
              Sollwertsignal                                                                 Sollwertsignal
              Eingangsdruck = pN red + 15 %                                                  Eingangsdruck = pN red + 15 %
              Messung bei verschlossenem Anschluss A                                         Messung bei verschlossenem Anschluss A

    p [bar]                                              PN red = 100 bar          p [bar]                              PN red = 350 bar
120 K4101_3                                              PN red = 63 bar       400 K4101_2
                                                                                                                        PN red = 275 bar
 90                                                                            300                                      PN red = 200 bar
                                                                                                                        PN red = 160 bar
 60                                                                            200

30 PN red = 40 bar                                                             100
 0
    0 10 20 30 40 50 60 70 80 90 100 s [%]                                     0
                                                                                  0 10 20 30 40 50 60 70 80 90 100 s [%]

QL = f (p)    Leckölvolumenstrom-Kennlinie                                     VOREINSTELLUNGEN
              P (2) → T (3) (Druck in P (2) = 350 bar)
                                                                               Dither eingestellt für optimale Hysterese
   Q [cm3/min]
600 K0812_1                                                                    ◆ = Totband: Magnet abgeschaltet bei Sollwertsignal 5-10 %
                                                                               ● = Öffnungsdruck bei Sollwertsignal + 10 %
                                                                               ■ = Geregelter Druck in Anschluss A (1) bei 70 % Sollwertsignal

450                                                                            230 bar       bei Nenndruckstufe pN                  350 bar
                                                                               180 bar       bei Nenndruckstufe pN                  275 bar
300                                                                            130 bar       bei Nenndruckstufe pN                  200 bar
                                                                               102 bar       bei Nenndruckstufe pN                  160 bar
150                                                                            68 bar        bei Nenndruckstufe pN                  100 bar
                                                                               38 bar        bei Nenndruckstufe pN                  63 bar
0                50 100 150               200  250  300  350 p [bar]           21 bar        bei Nenndruckstufe pN                  40 bar
   0
              PN red = 40/63/100/160 bar
              PN red = 200/275/350 bar

                www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/6 Ausgabe: 20 22 2.3-643D
