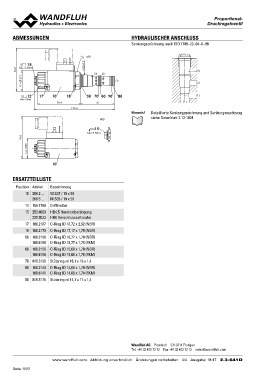

P. 1052
ABMESSUNGEN s30 Proportional-DDrruuPccrkkorreepggoeertllivvoeennnattlii-ll
15 M22x1.5 HYDRAULISCHER ANSCHLUSS
MD= 5.5Nm Senkungszeichnung nach ISO 7789–22–04–0–98
76.8
W = 37.1 (3) (2) M22x1.5
(1) (3)
(2)
12 17 10 18 50 70 60 90 80 (1)
(1)
MD= 5Nm 78.4 145.6 61
Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug
HB0 siehe Datenblatt 2.13-1004
15
MD= 9.5Nm
74.8
M= 35
10
ERSATZTEILLISTE
Position Artikel Bezeichnung
10
206.2… W.S37 / 19 x 50
12 260.5… M.S35 / 19 x 50
15
154.2700 Griffmutter
17
18 253.8000 HB4,5 Handnotbetätigung
50 239.2033 HB0 Verschlussschraube
60 160.2187 O-Ring ID 18,72 x 2,62 (NBR)
70 160.2170 O-Ring ID 17,17 x 1,78 (NBR)
160.2188 O-Ring ID 18,77 x 1,78 (NBR)
160.6188 O-Ring ID 18,77 x 1,78 (FKM)
160.2156 O-Ring ID 15,60 x 1,78 (NBR)
160.6156 O-Ring ID 15,60 x 1,78 (FKM)
049.3196 Stützring rd 16,1 x 19 x 1,4
80 160.2140 O-Ring ID 14,00 x 1,78 (NBR)
160.6141 O-Ring ID 14,00 x 1,78 (FKM)
90 049.3176 Stützring rd 14,1 x 17 x 1,4
Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/4 Ausgabe: 18 47 2.3-641D
