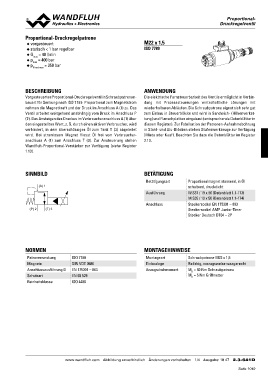

Page 1049 - Softbound_Edition_19_de

Proportional-DDrruuPccrkkorreepggoeertllivvoeennnattlii-ll

Proportional-Druckregelpatrone M22 x 1,5
◆ vorgesteuert
◆ statisch < 1 bar regelbar ISO 7789

◆ ppQmNmaraexxd==ma44x00=0l3/bm5a0irnbar
◆
◆

BESCHREIBUNG ANWENDUNG

Vorgesteuer tes Propor tional-Druckregelventil in Schraubpatronen- Die elektrische Fernsteuerbarkeit des Ventils ermöglicht in Verbin-
bauart für Senkung nach ISO 7789. Proportional zum Magnetstrom dung mit Prozesssteuerungen wirtschaftliche Lösungen mit
nehmen die Magnetkraft und der Druck im Anschluss A (1) zu. Das wiederholbaren Abläufen. Die Schraubpatrone eignet sich sehr gut
Ventil arbeitet weitgehend unabhängig vom Druck im Anschluss P zum Einbau in Steuerblöcke und wird in Sandwich- (Höhenverket-
(2). Das Ansteigen des Druckes im Verbraucheranschluss A (1) über tung) und Flanschplatten eingebaut (entsprechende Datenblätter in
den eingestellten Wert, z. B. durch einen aktiven Verbraucher, wird diesem Register). Zur Fabrikation der Patronen-Aufnahmebohrung
verhindert, in dem überschüssiges Öl zum Tank T (3) abgeleitet in Stahl- und Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung
wird. Bei stromlosem Magnet fliesst Öl frei vom Verbraucher- (Miete oder Kauf). Beachten Sie dazu die Datenblätter im Register
anschluss A (1) zum Anschluss T (3). Zur Ansteuerung stehen 2.13.
Wandfluh-Proportional-Verstärker zur Verfügung (siehe Register
1.13).

SINNBILD BETÄTIGUNG Proportionalmagnet stossend, in Öl
schaltend, druckdicht
(A) 1 Betätigungsart
W.S37 / 19 x 50 (Datenblatt 1.1-173)
Ausführung M.S35 / 19 x 50 (Datenblatt 1.1-174)

Anschluss Steckersockel EN 175301 – 803
Steckersockel AMP Junior-Timer
(P) 2 (T) 3 Stecker Deutsch DT04 – 2P

NORMEN MONTAGEHINWEISE

Patronensenkung ISO 7789 Montageart Schraubpatrone M22 x 1,5
Magnete DIN VDE 0580 Einbaulage Beliebig, vorzugsweise waagerecht
Anschlussausführung D EN 175301 – 803 Anzugsdrehmoment MD = 60 Nm Schraubpatrone
Schutzart EN 60 529 MD = 5 Nm Griffmutter
Reinheitsklasse ISO 4406

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 18 47 2.3-641D
