P. 1050
Proportional-DDrruuPccrkkorreepggoeertllivvoeennnattlii-ll

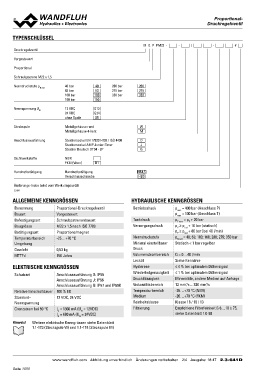

TYPENSCHLÜSSEL
M Q P PM22 - - / - #
Druckregelventil
Vorgesteuert
Proportional
Schraubpatrone M22 x 1,5
Nenndruckstufe pN red 40 bar 40 200 bar 200
63 bar 63 275 bar 275
100 bar 100 350 bar 350
160 bar 160
Nennspannung UN 12 VDC G12
24 VDC G24
ohne Spule X5
Steckspule Metallgehäuse rund W
Metallgehäuse 4-kant M
Anschlussausführung Steckersockel EN 175301-803 / ISO 4400 D
Steckersockel AMP Junior-Timer J
Stecker Deutsch DT04 - 2P G
Dichtwerkstoffe NBR
FKM (Viton)
D1
Handnotbetätigung Handnotbetätigung HB4,5
Verschlussschraube HB0
Änderungs-Index (wird vom Werk eingesetzt)
2.3-641
ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN
Benennung Proportional-Druckregelventil Betriebsdruck pmax = 400 bar (Anschluss P)
Bauart Vorgesteuert pmax = 100 bar (Anschluss T)
Befestigungsart Schraubpatronenbauart Tankdruck pT max = pP + 20 bar
Baugrösse M22 x 1,5 nach ISO 7789 Versorgungsdruck pP ≥ pred + 10 bar (statisch)
Betätigungsart Proportionalmagnet pP ≥ pred + 80 bar (bei 40 l/min)
Temperaturbereich -25…+70 °C Nenndruckstufe pN red = 40; 63; 100; 160; 200; 275; 350 bar
Umgebung Minimal einstellbarer Statisch < 1 bar regelbar
Gewicht 0,53 kg Druck
MTTFd 150 Jahre Volumenstrombereich Q = 0…40 l/min
Lecköl Siehe Kennlinie
ELEKTRISCHE KENNGRÖSSEN Hysterese ≤ 4 % bei optimalem Dithersignal
Wiederholgenauigkeit ≤ 1 % bei optimalem Dithersignal
Schutzart Anschlussausführung D: IP65 Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Anschlussausführung J: IP66 Viskositätsbereich 12 mm2/s…320 mm2/s
Relative Einschaltdauer Anschlussausführung G: IP67 und IP69K Temperaturbereich -25…+70 °C (NBR)
Standard- 100 % ED Medium -20…+70 °C (FKM)
Nennspannung 12 VDC, 24 VDC Reinheitsklasse Klasse 18 / 16 / 13
Grenzstrom bei 50 °C Filtrierung Empfohlene Filterfeinheit ß 6…10 ≥ 75,
IG = 1360 mA (UN = 12VDC) siehe Datenblatt 1.0-50
IG = 680 mA (UN = 24VDC)
Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
1.1-173 (Steckspule W) und 1.1-174 (Steckspule M)
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 18 47 2.3-641D
