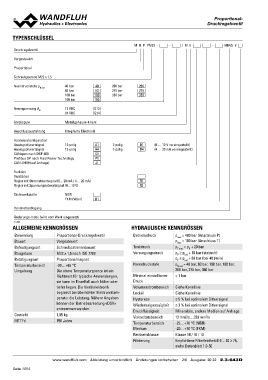

Page 1054 - Softbound_Edition_19_de

Proportional-DDrruuPccrkkorreepggoeertllivvoeennnattlii-ll

TYPENSCHLÜSSEL

M Q P PM22 - - / M E - HB4,5 #

Druckregelventil

Vorgesteuert

Proportional

Schraubpatrone M22 x 1,5

Nenndruckstufe pN red 40 bar 40 200 bar 200
63 bar 63 275 bar 275
100 bar 100 350 bar 350
160 bar 160

Nennspannung UN 12 VDC G12
24 VDC G24

Steckspule Metallgehäuse 4-kant

Anschlussausführung Integrierte Elektronik

Hardwarekonfiguration

Analogsollwertsignal 12-polig A1 7-polig D1 (0 … 10 V voreingestellt)
A4 7-polig D4 (4 … 20 mA voreingestellt)
Analogsollwertsignal 12-polig C1
P1 R1
CANopen nach DSP-408 J1 R2

Profibus DP nach Fluid Power Technology

CAN J1939 (auf Anfrage)

Funktion
Verstärker
Regler mit Stromistwertsignal (0…20 mA / 4… 20 mA)
Regler mit Spannungsistwertsignal (0…10 V)

Dichtwerkstoffe NBR
FKM (Viton)
D1

Handnotbetätigung

Änderungs-Index (wird vom Werk eingesetzt) HYDRAULISCHE KENNGRÖSSEN

2.3-643

ALLGEMEINE KENNGRÖSSEN

Benennung Proportional-Druckregelventil Betriebsdruck pmax = 400 bar (Anschluss P)
Bauart pmax = 100 bar (Anschluss T)
Befestigungsart Vorgesteuert Tankdruck pT max = pP + 20 bar
Baugrösse Versorgungsdruck pP ≥ pred + 10 bar (statisch)
Betätigungsart Schraubpatronenbauart pP ≥ pred + 80 bar (bei 40 l/min)
Temperaturbereich Nenndruckstufe pN red = 40 bar, 63 bar, 100 bar, 160 bar,
Umgebung M22 x 1,5 nach ISO 7789 200 bar, 275 bar, 350 bar
Minimal einstellbarer < 1 bar
Gewicht Proportionalmagnet Druck
MTTFd Volumenstrombereich Siehe Kennlinie
-20…+65 °C Lecköl Siehe Kennlinie
Die obere Temperaturgrenze ist ein Hysterese ≤ 5 % bei optimalem Dithersignal
Richtwert für typische Anwendungen, Wiederholgenauigkeit ≤ 3 % bei optimalem Dithersignal
sie kann im Einzelfall auch höher oder Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
tiefer liegen. Die Ventilelektronik Viskositätsbereich 12 mm2/s…320 mm2/s
begrenzt bei überhöhter Elektroniktem- Temperaturbereich -25…+70 °C (NBR)
peratur die Leistung. Nähere Angaben Medium -20…+70 °C (FKM)
können der Betriebsanleitung «DSV» Reinheitsklasse Klasse 18 / 16 / 13
entnommen werden. Filtrierung Empfohlene Filterfeinheit ß 6…10 ≥ 75,
siehe Datenblatt 1.0-50
1,05 kg

150 Jahre
