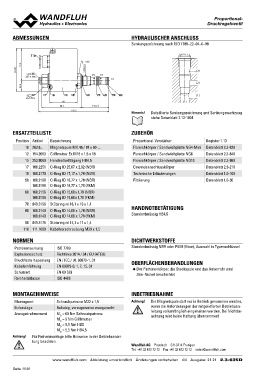

ABMESSUNGEN93.3 s30 Proportional-DDrruuPccrkkorreepggoeertllivvoeennnattlii-ll
70.8
110 M22x1.5 HYDRAULISCHER ANSCHLUSS

15 (3) (2) Senkungszeichnung nach ISO 7789–22–04–0–98

MD= 5.5Nm (1) M22x1.5

22.5 (3)

(2)

12 17 18 10 18 50 70 60 90 80 (1)
(1)
MD= 9Nm 59.9
Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug
60 siehe Datenblatt 2.13-1004
88.7

155.5

ERSATZTEILLISTE ZUBEHÖR

Position Artikel Bezeichnung Proportional-Verstärker Register 1.13
Flanschkörper / Sandwichplatte NG4-Mini Datenblatt 2.3-820
10 263.6... Magnetspule MK.45 / 18 x 60-... Flanschkörper / Sandwichplatte NG6 Datenblatt 2.3-840
12 154.2603 Griffmutter Ex M18 x 1,5 x 18 Flanschkörper / Sandwichplatte NG10 Datenblatt 2.3-860
15 253.8000 Handnotbetätigung HB4,5 Gewindeanschlusskörper Datenblatt 2.9-210
17 160.2251 O-Ring ID 25,07 x 2,62 (NBR) Technische Erläuterungen Datenblatt 1.0-100
Filtrierung Datenblatt 1.0-50
18 160.2170 O-Ring ID 17,17 x 1,78 (NBR)
HANDNOTBETÄTIGUNG
50 160.2188 O-Ring ID 18,77 x 1,78 (NBR)
160.8188 O-Ring ID 18,77 x 1,78 (FKM) Standardmässig HB4,5

60 160.2156 O-Ring ID 15,60 x 1,78 (NBR) DICHTWERKSTOFFE
160.8156 O-Ring ID 15,60 x 1,78 (FKM)
Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel
70 049.3196 Stützring rd 16,1 x 19 x 1,4
OBERFLÄCHENBEHANDLUNGEN
80 160.2140 O-Ring ID 14,00 x 1,78 (NBR)
160.8140 O-Ring ID 14,00 x 1,78 (FKM) ◆ Der Patronenkörper, die Steckspule und das Ankerrohr sind
Zink-Nickel beschichtet
90 049.3176 Stützring rd 14,1 x 17 x 1,4

110 111.1080 Kabelverschraubung M20 x 1,5

NORMEN ISO 7789
Richtlinie 2014 / 34 / EU (ATEX)
Patronensenkung EN / IEC / UL 60079-1, 31
Explosionsschutz EN 60079-0, 1, 7, 15, 31
Druckfeste Kapselung EN 60 529
Kabeleinführung ISO 4406
Schutzart
Reinheitsklasse

MONTAGEHINWEISE INBETRIEBNAHME

Montageart Schraubpatrone M22 x 1,5 Achtung! Die Magnetspule darf nur in Betrieb genommen werden,
wenn die Anforderungen der mitgelieferten Betriebsan-
Einbaulage Beliebig, vorzugsweise waagerecht leitung vollumfänglich eingehalten werden. Bei Nichtbe-
achtung wird keine Haftung übernommen!
Anzugsdrehmoment MD = 60 Nm Schraubpatrone
MD = 9 Nm Griffmutter
MD = 9,5 Nm HB0
MD = 5,5 Nm HB4,5

Achtung! Für Reihenmontage bitte Hinweise in der Betriebsanlei-
tung beachten
Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/4 Ausgabe: 21 21 2.3-635D
