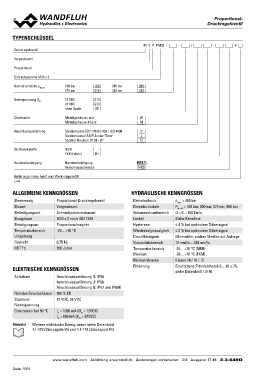

Proportional-DDrruuPccrkkorreepggoeertllivvoeennnattlii-ll

TYPENSCHLÜSSEL

M V P PM33 - - / - #

Druckregelventil

Vorgesteuert

Proportional

Schraubpatrone M33 x 2

Nenndruckstufe pN red 100 bar 100 200 bar 200
275 bar 275 350 bar 350

Nennspannung UN 12 VDC G12
24 VDC G24
ohne Spule X5

Steckspule Metallgehäuse rund W
Metallgehäuse 4-kant M
D
Anschlussausführung Steckersockel EN 175301-803 / ISO 4400 J
Steckersockel AMP Junior-Timer G
Stecker Deutsch DT04 - 2P
HB4,5
Dichtwerkstoffe NBR HB0
FKM (Viton)
D1

Handnotbetätigung Handnotbetätigung
Verschlussschraube

Änderungs-Index (wird vom Werk eingesetzt)

2.3-649

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung Proportional-Druckregelventil Betriebsdruck pmax = 400 bar
Bauart Vorgesteuert Nenndruckstufe PN red = 100 bar, 200 bar, 275 bar, 350 bar
Befestigungsart Schraubpatronenbauart Volumenstrombereich Q = 0…160 l/min
Baugrösse M33 x 2 nach ISO 7789 Lecköl
Betätigungsart Proportionalmagnet Hysterese Siehe Kennlinie
Temperaturbereich -25…+70 °C Wiederholgenauigkeit
Umgebung Druckflüssigkeit ≤ 4 % bei optimalem Dithersignal
Gewicht 0,75 kg Viskositätsbereich
MTTFd 150 Jahre Temperaturbereich ≤ 2 % bei optimalem Dithersignal
Medium
ELEKTRISCHE KENNGRÖSSEN Reinheitsklasse Mineralöle, andere Medien auf Anfrage
Filtrierung
12 mm2/s…320 mm2/s

-25…+70 °C (NBR)
-20…+70 °C (FKM)

Klasse 18 / 16 / 13

Empfohlene Filterfeinheit ß 6…10 ≥ 75,
siehe Datenblatt 1.0-50

Schutzart Anschlussausführung D: IP65
Anschlussausführung J: IP66
Relative Einschaltdauer Anschlussausführung G: IP67 und IP69K
Standard- 100 % ED
Nennspannung 12 VDC, 24 VDC
Grenzstrom bei 50 °C
IG = 1320 mA (UN = 12VDC)
IG = 660 mA (UN = 24VDC)

Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
1.1-173 (Steckspule W) und 1.1-174 (Steckspule M)

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 17 48 2.3-649D
