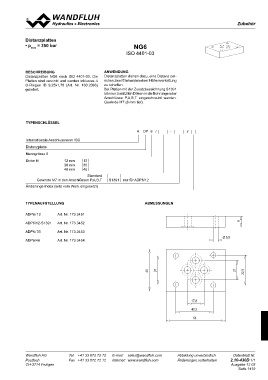

Page 1419 - Softbound_Edition_19_de

Distanzplatten ng6 Zubehör
• pmax = 350 bar
ISO 4401-03 Ø 5,5

beschreibung anwenDung
Distanzplatten NG6 nach ISO 4401-03. Die Distanzplatten dienen dazu, eine Distanz zwi-
Platten sind verzinkt und werden inklusive 4 schen zwei Elementen einer Höhenverkettung
O-Ringen ID 9,25x1,78 (Art. Nr. 160.2093) zu schaffen.
geliefert. Bei Platten mit der Zusatzbezeichnung S1391
können zusätzlich Düsen in die Bohrungen der
Anschlüsse P,A,B,T eingeschraubt werden.
Gewinde M7 (8 mm tief).

TYPenschLüsseL

A DP 6 / - #
S1391 nur für ADP6/12
Internationale Anschlussnorm ISO

Distanzplatte

Nenngrösse 6

Dicke H 12 mm 12
30 mm 30
46 mm 46

Standard
Gewinde M7 in den Anschlüssen P,A,B,T

Änderungs-Index (wird vom Werk eingesetzt)

TYPenauFsTeLLung abmessungen

ADP6 / 12 Art. Nr. 173.3451

ADP6/12-S1391 Art. Nr. 173.3452 45
31
ADP6 / 30 Art. Nr. 173.3453 21

ADP6/46 Art. Nr. 173.3454 H
32,5

17,8
40,5
64

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.10-430D 1/1
CH-3714 Frutigen Ausgabe 12 03
