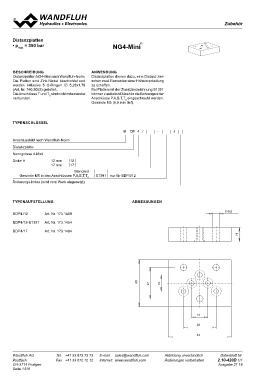

Distanzplatten NG4-Mini® Zubehör
• pmax = 350 bar
∅ 5,5
BESCHREIBUNG ANWENDUNG
Distanzplatten NG4-Mini nach Wandfluh-Norm. Distanzplatten dienen dazu, eine Distanz zwi-
Die Platten sind Zink-Nickel beschichtet und schen zwei Elementen einer Höhenverkettung
werden inklusive 5 O-Ringen ID 5,28x1,78 zu schaffen.
(Art. Nr. 160.2052) geliefert. Bei Platten mit der Zusatzbezeichnung S1391
Die Anschlüsse T und T0 sind nicht miteinander können zusätzlich Düsen in die Bohrungen der
verbunden. Anschlüsse P,A,B,T,T0 eingeschraubt werden.
Gewinde M5 (5,5 mm tief).

TYPENSCHLÜSSEL

B DP 4 / - #
S1391 nur für BDP4/12
Anschlussbild nach Wandfluh-Norm

Distanzplatte

Nenngrösse 4-Mini

Dicke H 12 mm 12
17 mm 17

Standard
Gewinde M5 in den Anschlüssen P,A,B,T,T0

Änderungs-Index (wird vom Werk eingesetzt)

TYPENAUFSTELLUNG ABMESSUNGEN

BDP4 /12 Art. Nr. 173.1450

BDP4/12-S1391 Art. Nr. 173.1454

BDP4/17 Art. Nr. 173.1464 40
27
14

H

14
28
54

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.10-420D 1/1
CH-3714 Frutigen Ausgabe 21 18
