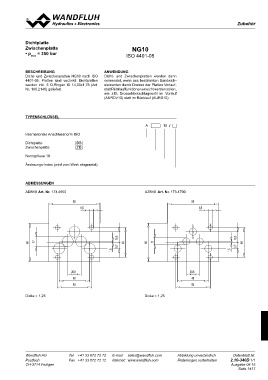

Page 1417 - Softbound_Edition_19_de

Zubehör

Dichtplatte NG10
Zwischenplatte
• pmax = 350 bar ISO 4401-05

beschreibung anwenDung
Dicht- und Zwischenplatten NG10 nach ISO Dicht- und Zwischenplatten werden dann
4401-05. Platten sind verzinkt. Dichtplatten verwendet, wenn aus bestimmten Sandwich-
werden inkl. 5 O-Ringen ID 14,00x1,78 (Art. elementen durch Drehen der Platten Vorlauf-
Nr. 160.2140) geliefert. statt Rücklauffunktionen erreicht werden sollen,
wie z.B. Drosselrückschlagventil im Vorlauf
(AURDV10) statt im Rücklauf (AURD10).

typenschlüssel

A 10 #

Internationale Anschlussnorm ISO

Dichtplatte DB
Zwischenplatte ZB

Nenngrösse 10

Änderungs-Index (wird vom Werk eingesetzt)

abmessungen AZB10 Art. Nr. 173.4700
ADB10 Art. Nr. 173.4650
80
80 6,5
6,5

60
17
1,5
9,7 16,8
46
60
11
1,5
9,7 16,8
46

20,8 20,8
48 48
54 54

Dicke = 1,25 Dicke = 1,25
