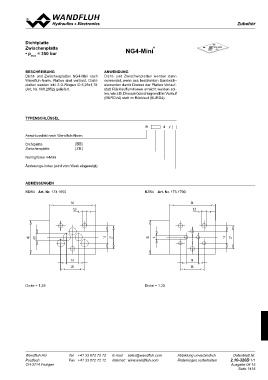

Zubehör

Dichtplatte ng4-mini®
Zwischenplatte
• pmax = 350 bar

beschreibung anwenDung
Dicht- und Zwischenplatten NG4-Mini nach Dicht- und Zwischenplatten werden dann
Wandfluh-Norm. Platten sind verzinkt. Dicht- verwendet, wenn aus bestimmten Sandwich-
platten werden inkl. 5 O-Ringen ID 5,28x1,78 elementen durch Drehen der Platten Vorlauf-
(Art. Nr. 160.2052) geliefert. statt Rücklauffunktionen erreicht werden sol-
len, wie z.B. Drosselrückschlagventil im Vorlauf
(BURDV4) statt im Rücklauf (BURD4).

typenschlüssel

Anschlussbild nach Wandfluh-Norm B 4 #

Dichtplatte DB BZB4 Art. Nr. 173.1700
Zwischenplatte ZB 54
5,3
Nenngrösse 4-Mini

Änderungs-Index (wird vom Werk eingesetzt)

abmessungen
BDB4 Art. Nr. 173.1650

54
5,3

40
8,5
14
27
40
4
14
27

14 14
28 28

Dicke = 1,25 Dicke = 1,25

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.10-320D 1/1
CH-3714 Frutigen Ausgabe 08 15
