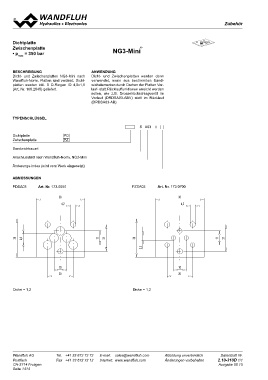

Zubehör

Dichtplatte NG3-Mini®
Zwischenplatte
• pmax = 350 bar

beschreibung anwenDung
Dicht- und Zwischenplatten NG3-Mini nach Dicht- und Zwischenplatten werden dann
Wandfluh-Norm. Platten sind verzinkt. Dicht- verwendet, wenn aus bestimmten Sand-
platten werden inkl. 5 O-Ringen ID 4,5x1,5 wichelementen durch Drehen der Platten Vor-
(Art. Nr. 160.2045) geliefert. lauf- statt Rücklauffunktionen erreicht werden
sollen, wie z.B. Drosselrückschlagventil im
Vorlauf (DRDSA03-ABV) statt im Rücklauf
(DRDSA03-AB).

typenschlüssel

S A03 #

Dichtplatte PD
Zwischenplatte PZ

Sandwichbauart

Anschlussbild nach Wandfluh-Norm, NG3-Mini

Änderungs-Index (wird vom Werk eingesetzt)

abmessungen

PDSA03 Art. Nr. 173.0650 PZSA03 Art. Nr. 173.0700

38 38
4,2 4,2

30
6,8
11
21
30
3,5
11
21

10 10
20 20

Dicke = 1,2 Dicke = 1,2

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.10-310D 1/1
CH-3714 Frutigen Ausgabe 08 15
