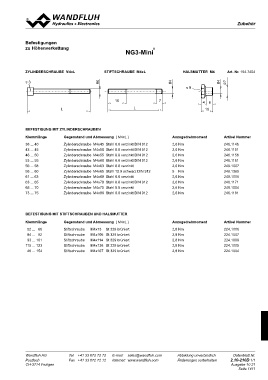

Page 1411 - Softbound_Edition_19_de
P. 1411
Zubehör
befestigungen ® halsMutter M4 art. nr. 154.7404
zu höhenverkettung
ng3-Mini
Zylinderschraube M4xl
s3 stiftschraube M4xl
L M4
M4
M4
Ø7
16 7 s9
L
46
10
befestigung Mit Zylinderschrauben
Klemmlänge gegenstand und abmessung ( M4xL ) anzugsdrehmoment artikel nummer
38 ... 40 Zylinderschraube M4x45 Stahl 8.8 verzinkt DIN 912 2,6 Nm 246.1146
43 ... 45 Zylinderschraube M4x50 Stahl 8.8 verzinkt DIN 912 2,6 Nm 246.1151
48 ... 50 Zylinderschraube M4x55 Stahl 8.8 verzinkt DIN 912 2,6 Nm 246.1156
53 ... 55 Zylinderschraube M4x60 Stahl 8.8 verzinkt DIN 912 2,6 Nm 246.1161
56 ... 58 Zylinderschraube M4x63 Stahl 8.8 verzinkt 2,6 Nm 249.1007
58 ... 60 Zylinderschraube M4x65 Stahl 12.9 schwarz DIN 912 5 Nm 246.1365
61 ... 63 Zylinderschraube M4x68 Stahl 8.8 verzinkt 2,6 Nm 249.1005
63 ... 65 Zylinderschraube M4x70 Stahl 8.8 verzinkt DIN 912 2,6 Nm 246.1171
68 ... 70 Zylinderschraube M4x75 Stahl 8.8 verzinkt 2,6 Nm 249.1004
73 ... 75 Zylinderschraube M4x80 Stahl 8.8 verzinkt DIN 912 2,6 Nm 246.1181
befestigung Mit stiftschrauben und halsMutter
Klemmlänge gegenstand und abmessung ( M4xL ) anzugsdrehmoment artikel nummer
52 ... 60 Stiftschraube M4x73 St 329 brüniert 2,8 Nm 224.1006
84 ... 92 Stiftschraube M4x105 St 329 brüniert 2,8 Nm 224.1007
93 ... 101 Stiftschraube M4x114 St 329 brüniert 2,8 Nm 224.1009
115 ... 123 Stiftschraube M4x136 St 329 brüniert 2,8 Nm 224.1005
46 ... 154 Stiftschraube M4x167 St 329 brüniert 2,8 Nm 224.1004
Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.10-210D 1/1
CH-3714 Frutigen Ausgabe 10 21
