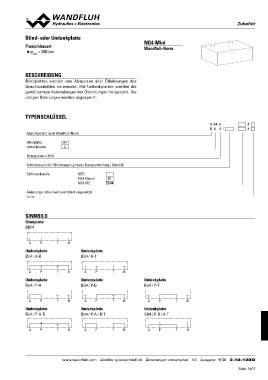

ZZuubbeehhöörr

Blind- oder Umlenkplatte NG4-Mini

Flanschbauart Wandfluh-Norm
◆ pmax = 350 bar

BESCHREIBUNG

Blindplatten werden zum Absperren aller Ölbohrungen des
Anschlussbildes verwendet. Mit Umlenkplatten werden die
gewünschten Verbindungen der Ölbohrungen hergestellt. Die
übrigen Bohrungen werden abgesperrt.

TYPENSCHLÜSSEL

B BP 4 -#

BU 4/ - #

Anschlussbild nach Wandfluh-Norm

Blindplatte BP
Umlenkplatte U

Nenngrösse 4-Mini

Verbindungen der Ölbohrungen gemäss Typenaufstellung / Sinnbild

Dichtwerkstoffe NBR
FKM (Viton)
NBR 872 D1
Z604

Änderungs-Index (wird vom Werk eingesetzt)

2.10-120

SINNBILD

Blindplatte

BBP4

AP TB

Umlenkplatte Umlenkplatte
BU4 / A-B BU4 / A-T

AP TB AP TB

Umlenkplatte Umlenkplatte Umlenkplatte
BU4 / P-A BU4 / P-B BU4 / P-T

AP TB AP T B AP T B

Umlenkplatte Umlenkplatte Umlenkplatte
BU4 / P-A-B BU4 / P-A / B-T BU4 / P-B / A-T

AP TB AP TB AP TB

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/2 Ausgabe: 19 50 2.10-120D
