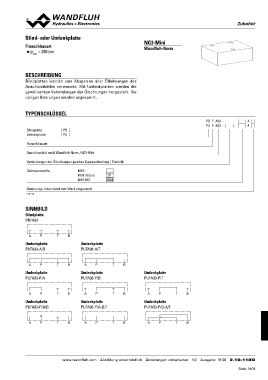

ZZuubbeehhöörr

Blind- oder Umlenkplatte NG3-Mini

Flanschbauart Wandfluh-Norm
◆ pmax = 350 bar

BESCHREIBUNG

Blindplatten werden zum Absperren aller Ölbohrungen des
Anschlussbildes verwendet. Mit Umlenkplatten werden die
gewünschten Verbindungen der Ölbohrungen hergestellt. Die
übrigen Bohrungen werden abgesperrt.

TYPENSCHLÜSSEL

PB F A03 - #

PU F A03 - - #

Blindplatte PB
Umlenkplatte PU

Flanschbauart

Anschlussbild nach Wandfluh-Norm, NG3-Mini

Verbindungen der Ölbohrungen gemäss Typenaufstellung / Sinnbild

Dichtwerkstoffe NBR
FKM (Viton)
NBR 872 D1
Z604

Änderungs-Index (wird vom Werk eingesetzt)

2.10-110

SINNBILD

Blindplatte

PBFA03

AP TB

Umlenkplatte Umlenkplatte
PUFA03-A/B PUFA03-A/T

AP TB AP TB

Umlenkplatte Umlenkplatte Umlenkplatte
PUFA03-P/A PUFA03-P/B PUFA03-P/T

AP T B AP T B AP T B

Umlenkplatte Umlenkplatte Umlenkplatte
PUFA03-P/A/B PUFA03-P/A-B/T PUFA03-P/B-A/T

AP TB AP TB AP TB

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/2 Ausgabe: 19 50 2.10-110D
