SeSnkeunnkugneng

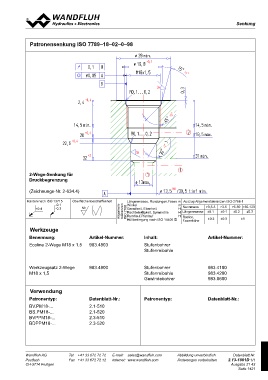

Patronensenkung ISO 7789–18–02–0–98

2-Wege-Senkung für
Druckbegrenzung

(Zeichnungs-Nr. 2-634.4)

Kanten nach ISO 13715 Oberflächenbeschaffenheit Allgemein- Längenmasse, Rundungen,Fasen m Auszug Allgemeintoleranzen ISO-2768-1
N8 toleranzen
-0.1 ISO 2768Winkel m Nennmass >0,5-3 >3-6 >6-30 >30-120
Geradheit, Ebenheit H
+0.4 -0.3 Rechtwinkligkeit, Symmetrie H Längenmasse ±0.1 ±0.1 ±0.2 ±0.3

Rundlauf,Planlauf H Radien, ±0.2 ±0.5 ±1

Hüllbedingung nach ISO 14405 E Fasenhöhe

Werkzeuge Artikel-Nummer: Inhalt: Artikel-Nummer:
983.4803
Benennung: Stufenbohrer
Ecoline 2-Wege M18 x 1,5 Stufenreibahle

Werkzeugsatz 2-Wege 983.4800 Stufenbohrer 983.4100
M18 x 1,5 Stufenreibahle 983.4200
Gewindebohrer 983.0600
Verwendung
- PG - Migration - Default - 10.04.11/16:59:59 Datenblatt-Nr.:
Patronentyp:
BV.PM18-... Datenblatt-Nr.: Patronentyp:
BS.PM18-...
BVPPM18-... 2.1-510
BDPPM18-... 2.1-520
2.3-510
2.3-520

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.13-1001D 1/1
CH-3714 Frutigen
Ausgabe 21 43
