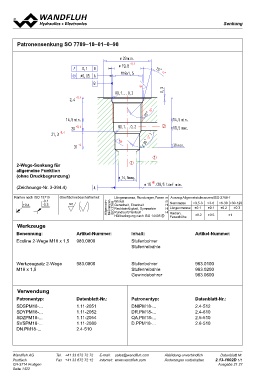

Patronensenkung SO 7789–18–01–0–98

2-Wege-Senkung für
allgemeine Funktion
(ohne Druckbegrenzung)

(Zeichnungs-Nr. 3-394.4)

Kanten nach ISO 13715 Oberflächenbeschaffenheit Allgemein- Längenmasse, Rundungen,Fasen m Auszug Allgemeintoleranzen ISO-2768-1
N8 toleranzen
-0.1 ISO 2768Winkel m Nennmass >0,5-3 >3-6 >6-30 >30-120
+0.4 -0.3 Geradheit, Ebenheit H
Rechtwinkligkeit, Symmetrie H Längenmasse ±0.1 ±0.1 ±0.2 ±0.3

Rundlauf,Planlauf H Radien, ±0.2 ±0.5 ±1

Hüllbedingung nach ISO 14405 E Fasenhöhe

Werkzeuge Artikel-Nummer: Inhalt: Artikel-Nummer:
983.0809
Benennung: Stufenbohrer
Ecoline 2-Wege M18 x 1,5 Stufenreibahle

Werkzeugsatz 2-Wege 983.0800 Stufenbohrer 983.0100
M18 x 1,5 983.0200
- PG - Migration - Default - 11.04.11/00:04:10 983.0600
Verwendung
Stufenreibahle Datenblatt-Nr.:
Patronentyp: Gewindebohrer 2.4-512
SDSPM18-... 2.4-610
SDYPM18-... Datenblatt-Nr.: Patronentyp: 2.5-510
SDZPM18-... 2.6-510
SVSPM18-... 1.11-2051 DNIPM18-...
DN.PM18-... 1.11-2052 DR.PM18-...
1.11-2054 QA.PM18-...
1.11-2080 D.PPM18-...
2.4-510

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.13-1002D 1/1
