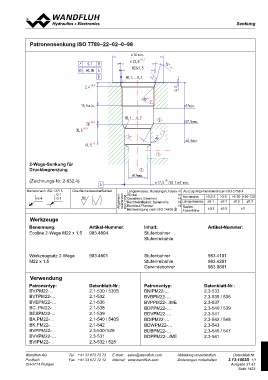

Patronensenkung ISO 7789–22–02–0–98

2-Wege-Senkung für
Druckbegrenzung

(Zeichnungs-Nr. 2-632.4)

Kanten nach ISO 13715 Oberflächenbeschaffenheit Allgemein- Längenmasse, Rundungen,Fasen m Auszug Allgemeintoleranzen ISO-2768-1
N8 toleranzen
-0.1 ISO 2768Winkel m Nennmass >0,5-3 >3-6 >6-30 >30-120
Geradheit, Ebenheit H
+0.4 -0.3 Rechtwinkligkeit, Symmetrie H Längenmasse ±0.1 ±0.1 ±0.2 ±0.3

Rundlauf,Planlauf H Radien, ±0.2 ±0.5 ±1

Hüllbedingung nach ISO 14405 E Fasenhöhe

Werkzeuge Artikel-Nummer: Inhalt: Artikel-Nummer:
983.4804 Stufenbohrer
Benennung: Stufenreibahle
Ecoline 2-Wege M22 x 1,5

- PG - Migration - Default - 10.04.11/16:58:23

Werkzeugsatz 2-Wege 983.4801 Stufenbohrer 983.4101
M22 x 1,5 Stufenreibahle 983.4201
Datenblatt-Nr.: Gewindebohrer 983.0601
Verwendung 2.1-530 / 530S
2.1-532 Patronentyp: Datenblatt-Nr.:
Patronentyp: 2.1-536 BNIPM22-... 2.3-533
BV.PM22-... 2.1-538 BVBPM22-… 2.3-535 / 536
BVTPM22-... 2.1-539 BVPPM22-../ME 2.3-537
BVEPM22-… 2.1-540 / 540S BDPPM22-… 2.3-540 / 539
BC..PM22-… 2.1-542 BDVPM22-… 2.3-541
BESPM22-... 2.3-530 / 529 BDIPM22-… 2.3-542 / 548
BA.PM22-… 2.3-531 BDWPM22-… 2.3-543
BK.PM22-… 2.3-532 / 528 BDBPM22-… 2.3-545 / 547
BVPPM22-… BDPPM22-../ME 2.3-561
BVVPM22-…
BVIPM22-…
