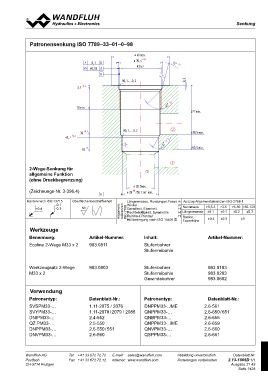

Patronensenkung ISO 7789–33–01–0–98

2-Wege-Senkung für
allgemeine Funktion

(ohne Druckbegrenzung)

(Zeichnungs-Nr. 3-396.4)

Kanten nach ISO 13715 Oberflächenbeschaffenheit Allgemein- Längenmasse, Rundungen,Fasen m Auszug Allgemeintoleranzen ISO-2768-1
N8 toleranzen
-0.1 ISO 2768Winkel m Nennmass >0,5-3 >3-6 >6-30 >30-120
Geradheit, Ebenheit H
+0.4 -0.3 Rechtwinkligkeit, Symmetrie H Längenmasse ±0.1 ±0.1 ±0.2 ±0.3

Rundlauf,Planlauf H Radien, ±0.2 ±0.5 ±1

Hüllbedingung nach ISO 14405 E Fasenhöhe

Werkzeuge Artikel-Nummer: Inhalt: Artikel-Nummer:
983.0811
Benennung: Stufenbohrer
Ecoline 2-Wege M33 x 2 Stufenreibahle

Werkzeugsatz 2-Wege 983.0803 Stufenbohrer- PG - Migration - Default - 11.04.11/00:05:07 983.0103
M33 x 2 Stufenreibahle 983.0203
Gewindebohrer 983.0602
Verwendung
Datenblatt-Nr.: Patronentyp: Datenblatt-Nr.:
Patronentyp: 2.6-561
SVSPM33-… 1.11-2075 / 2076 DNPPM33-../ME 2.6-650 / 651
SVYPM33-… 1.11-2078 / 2079 / 2085 QNPPM33-… 2.6-655
DNIPM33-... 2.4-552 QNBPM33-... 2.6-659
QZ.PM33-… 2.5-550 QNPPM33-../ME 2.6-660
DNPPM33-… 2.6-550 / 551 QNVPM33-… 2.6-661
DNVPM33-… 2.6-560 QSPPM33-...
