SeSnkeunnkugneng

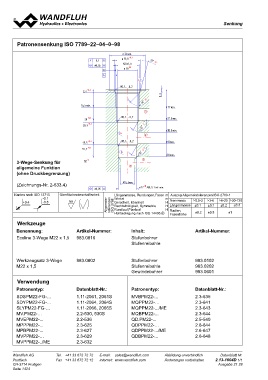

Patronensenkung ISO 7789–22–04–0–98

3-Wege-Senkung für
allgemeine Funktion

(ohne Druckbegrenzung)

(Zeichnungs-Nr. 2-633.4)

Kanten nach ISO 13715 Oberflächenbeschaffenheit Allgemein- Längenmasse, Rundungen,Fasen m Auszug Allgemeintoleranzen ISO-2768-1
N8 toleranzen
-0.1 ISO 2768Winkel m Nennmass >0,5-3 >3-6 >6-30 >30-120
+0.4 -0.3 Geradheit, Ebenheit H
Rechtwinkligkeit, Symmetrie H Längenmasse ±0.1 ±0.1 ±0.2 ±0.3

Rundlauf,Planlauf H Radien, ±0.2 ±0.5 ±1

Hüllbedingung nach ISO 14405 E Fasenhöhe

Werkzeuge Artikel-Nummer: Inhalt: Artikel-Nummer:
983.0810
Benennung: Stufenbohrer
Ecoline 3-Wege M22 x 1,5 Stufenreibahle

- PG - Migration - Default - 10.04.11/16:58:50

Werkzeugsatz 3-Wege 983.0802 Stufenbohrer 983.0102
M22 x 1,5 Stufenreibahle 983.0202
Datenblatt-Nr.: Gewindebohrer 983.0601
Verwendung 1.11-2061, 2061S
1.11-2064, 2064S Patronentyp: Datenblatt-Nr.:
Patronentyp: 1.11-2066, 2066S MVBPM22-... 2.3-635
2.2-530, 530S MQPPM22-… 2.3-641
SDSPM22-FG-… 2.2-536 MQPPM22-.../ME 2.3-643
SDYPM22-FG-… 2.3-625 MQBPM22-... 2.3-644
SLYPM22-FG-… 2.3-627 QD.PM22-... 2.5-540
MV.PM22-… 2.3-629 QDPPM22-… 2.6-644
MVEPM22-... 2.3-632 QDPPM22-.../ME 2.6-647
MPPPM22-... QDBPM22-... 2.6-648
MPBPM22-...
MVPPM22-…
MVPPM22-../ME

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.13-1004D 1/1
CH-3714 Frutigen
Seite 1424 Ausgabe 21 28
