SeSnkeunnkugneng

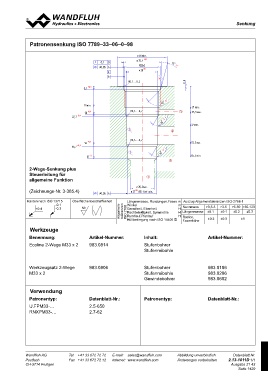

Patronensenkung ISO 7789–33–06–0–98
2-Wege-Senkung plus
Steuerleitung für
allgemeine Funktion
(Zeichnungs-Nr. 3-385.4)
Kanten nach ISO 13715 Oberflächenbeschaffenheit Allgemein- Längenmasse, Rundungen,Fasen m Auszug Allgemeintoleranzen ISO-2768-1
N8 toleranzen
-0.1 ISO 2768Winkel m Nennmass >0,5-3 >3-6 >6-30 >30-120
Geradheit, Ebenheit H
+0.4 -0.3 Rechtwinkligkeit, Symmetrie H Längenmasse ±0.1 ±0.1 ±0.2 ±0.3
Rundlauf,Planlauf H Radien, ±0.2 ±0.5 ±1
Hüllbedingung nach ISO 14405 E Fasenhöhe
Werkzeuge Artikel-Nummer: Inhalt: Artikel-Nummer:
Benennung: 983.0814 Stufenbohrer- PG - Migration - Default - 11.04.11/00:03:13
Ecoline 2-Wege M33 x 2 Stufenreibahle
Werkzeugsatz 2-Wege 983.0806 Stufenbohrer 983.0106
M33 x 2 Stufenreibahle 983.0206
Datenblatt-Nr.: Gewindebohrer 983.0602
Verwendung 2.5-650
2.7-62 Patronentyp: Datenblatt-Nr.:
Patronentyp:
U.FPM33-…
RNXPM33-…
Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.13-1011D 1/1
CH-3714 Frutigen
