P. 1432
SeSnkeunnkugneng

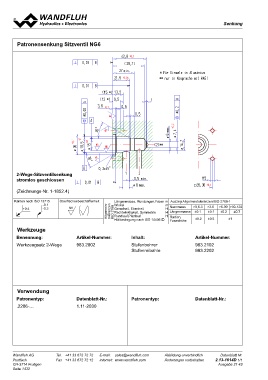

Patronensenkung Sitzventil NG6
2-Wege-Sitzventilsenkung
stromlos geschlossen
(Zeichnungs-Nr. 1-1852.4)
Kanten nach ISO 13715 Oberflächenbeschaffenheit Allgemein- Längenmasse, Rundungen,Fasen m Auszug Allgemeintoleranzen ISO-2768-1
N8 toleranzen
-0.1 ISO 2768Winkel m Nennmass >0,5-3 >3-6 >6-30 >30-120
+0.4 -0.3 Geradheit, Ebenheit H
Rechtwinkligkeit, Symmetrie H Längenmasse ±0.1 ±0.1 ±0.2 ±0.3
Rundlauf,Planlauf H Radien, ±0.2 ±0.5 ±1
Hüllbedingung nach ISO 14405 E Fasenhöhe
Werkzeuge Artikel-Nummer: Inhalt: Artikel-Nummer:
983.2802
Benennung: Stufenbohrer 983.2102
Werkzeugsatz 2-Wege Stufenreibahle 983.2202
- PG - Migration - Default - 10.04.11/00:25:37
Verwendung Datenblatt-Nr.: Patronentyp: Datenblatt-Nr.:
1.11-2030
Patronentyp:
.2206-…
Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.13-1014D 1/1
CH-3714 Frutigen
Seite 1432 Ausgabe 21 43
