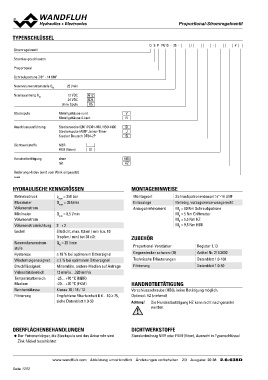

PPrrooppoorrttiioonnaall--SSttrroommrreeggeellvveennttiill
TYPENSCHLÜSSEL Q S P PU10 - 25 - / - #
Stromregelventil
Stromlos geschlossen
Proportional
Schraubpatrone 7/8“ - 14 UNF
Nennvolumenstromstufe QN 25 l/min G12
Nennspannung UN G24
12 VDC X5
24 VDC
ohne Spule
Steckspule Metallgehäuse rund V
Metallgehäuse 4-kant N
Anschlussausführung Steckersockel EN 175301-803 / ISO 4400 D
Steckersockel AMP Junior-Timer J
Stecker Deutsch DT04-2P G
Dichtwerkstoffe NBR
FKM (Viton)
D1
Handnotbetätigung ohne HB0
mit HZ
Änderungs-Index (wird vom Werk eingesetzt)
2.6-638
HYDRAULISCHE KENNGRÖSSEN MONTAGEHINWEISE
Betriebsdruck pmax = 350 bar Montageart Schraubpatronenbauart 7⁄8“-14 UNF
Maximaler Qmax = 35 l/min Einbaulage Beliebig, vorzugsweise waagerecht
Volumenstrom Anzugsdrehmoment MD = 60 Nm Schraubpatrone
Minimaler Qmin = 0,5 l/min MD = 5 Nm Griffmutter
Volumenstrom MD = 5,5 Nm HZ
Volumenstromrichtung 3→2 MD = 9,5 Nm HB0
Lecköl Sitzdicht, max. 0,5 ml / min (ca. 10
Tropfen / min) bei 30 cSt ZUBEHÖR Register 1.13
Nennvolumenstrom- QN = 25 l/min Artikel Nr. 219.2002
stufe Proportional-Verstärker Datenblatt 1.0-100
Hysterese ≤ 10 % bei optimalem Dithersignal Gegenstecker schwarz (B) Datenblatt 1.0-50
Wiederholgenauigkeit ≤ 2 % bei optimalem Dithersignal Technische Erläuterungen
Druckflüssigkeit Mineralöle, andere Medien auf Anfrage Filtrierung
Viskositätsbereich 12 mm2/s…320 mm2/s
Temperaturbereich -25…+70 °C (NBR) HANDNOTBETÄTIGUNG
Medium -20…+70 °C (FKM)
Reinheitsklasse Klasse 18 / 16 / 13 Verschlussschraube (HB0), keine Betätigung möglich.
Filtrierung Empfohlene Filterfeinheit ß 6…10 ≥ 75, Optional: HZ (ziehend)
siehe Datenblatt 1.0-50
Achtung! Die Handnotbetätigung HZ kann nicht nachgerüstet
werden.
OBERFLÄCHENBEHANDLUNGEN DICHTWERKSTOFFE
◆ Der Patronenkörper, die Steckspule und das Ankerrohr sind Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel
Zink-Nickel beschichtet
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/3 Ausgabe: 20 38 2.6-638D
