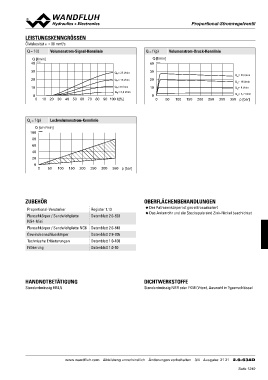

P. 1249
PPrrooppoorrttiioonnaall--SSttrroommrreeggeellvveennttiill
LEISTUNGSKENNGRÖSSEN
Ölviskosität u = 30 mm2/s
Q = f (I) Volumenstrom-Signal-Kennlinie Q = f (p) Volumenstrom-Druck-Kennlinie
Q [l/min] Q [l/min]
40 K1176 40 K1177
30 QN = 25 l/min 30 QN= 25 l/min
20 QN = 16 l/min 20
10 QN = 8 l/min 10 QN= 16 l/min
QN = 3,2 l/min QN= 8 l/min
0 0 QN= 3,2 l/min
0 10 20 30 40 50 60 70 80 90 100 I [%] 0
50 100 150 200 250 300 350 p [bar]
QL = f (p) Leckvolumenstrom-Kennlinie
Q [cm3/min]
100 K0965
80
60
40
20
0 350 p [bar]
0 50 100 150 200 250 300
ZUBEHÖR OBERFLÄCHENBEHANDLUNGEN
Proportional-Verstärker Register 1.13 ◆ Der Patronenkörper ist gas-nitrocarburiert
Flanschkörper / Sandwichplatte Datenblatt 2.6-820
NG4-Mini ◆ Das Ankerrohr und die Steckspule sind Zink-Nickel beschichtet
Flanschkörper / Sandwichplatte NG6 Datenblatt 2.6-840
Gewindeanschlusskörper Datenblatt 2.9-205
Technische Erläuterungen Datenblatt 1.0-100
Filtrierung Datenblatt 1.0-50
HANDNOTBETÄTIGUNG DICHTWERKSTOFFE
Standardmässig HB4,5 Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/4 Ausgabe: 21 21 2.6-634D
