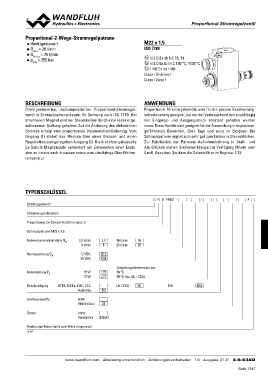

Proportional-2-Wege-Stromregelpatrone PPrrooppoorrttiioonnaall--SSttrroommrreeggeellvveennttiill
◆ direktgesteuert
pQQmNmaamxxa==x =3258205l/bml/amirnin M22 x 1,5
◆
◆ ISO 7789
◆
x II 2 G Ex db IIC T6, T4
x II 2 D Ex tb III C T80 °C, T130 °C
x I M2 Ex db I Mb

Class I Division 1
Class I Zone 1

BESCHREIBUNG ANWENDUNG

Direktgesteuertes, lastkompensiertes Proportional-Stromregel- Proportional-Stromregelventile sind für die präzise Geschwindig-
ventil in Schraubpatronenbauart für Senkung nach ISO 7789. Bei keitssteuerung geeignet, bei der der Verbraucherstrom unabhängig
stromlosem Magnet wird der Steuerkolben durch eine Feder in ge- von Eingangs- und Ausgangsdruck konstant gehalten werden
schlossener Stellung gehalten. Auf die Änderung des elektrischen muss. Diese Ventile sind geeignet für die Anwendung in explosions-
Stromes erfolgt eine proportionale Volumenstromänderung. Vom gefährdeten Bereichen, über Tage und auch im Bergbau. Die
Eingang (1) strömt das Medium über einen Drossel- und einen Schraubpatrone eignet sich sehr gut zum Einbau in Steuerblöcken.
Regelkolben zum geregelten Ausgang (2). Die druckfest gekapselte Zur Fabrikation der Patronen-Aufnahmebohrung in Stahl- und
Ex-Schutz-Magnetspule verhindert ein Entweichen einer Explo- Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung (Miete oder
sion im Innern nach draussen sowie eine zündfähige Oberflächen- Kauf). Beachten Sie dazu die Datenblätter im Register 2.13.
temperatur.

TYPENSCHLÜSSEL Q N B PM22 - - / / - #

Stromregelventil

Stromlos geschlossen

Proportional, Ex-Schutz-Ausführung Ex d

Schraubpatrone M22 x 1,5

Nennvolumenstromstufe QN 3,2 l/min 3,2 16 l/min 16

8 l/min 8 25 l/min 25

Nennspannung UN 12 VDC G12
24 VDC G24

Nennleistung PN Umgebungstemperatur bis:
15 W L15 70 °C

17 W L17 70 °C (nur UL / CSA)

Bescheinigung ATEX, IECEx, EAC, CCC UL / CSA UL MA MA

Australia AU

Dichtwerkstoffe NBR
FKM (Viton)
D1

Option ohne
Verstärker M248

Änderungs-Index (wird vom Werk eingesetzt)

2.6-634

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 21 21 2.6-634D
