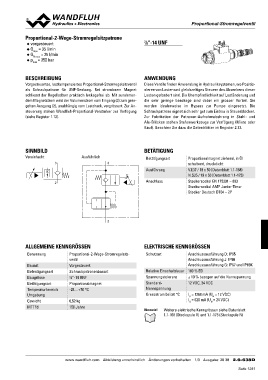

PPrrooppoorrttiioonnaall--SSttrroommrreeggeellvveennttiill

Proportional-2-Wege-Stromregelsitzpatrone 7⁄8“-14 UNF
◆ vorgesteuert
QQpmmNaamxxa==x =3355205l/bml/amirnin
◆
◆
◆

BESCHREIBUNG ANWENDUNG

Vorgesteuertes, lastkompensiertes Proportional-Stromregelsitzventil Diese Ventile finden Anwendung in Hydrauliksystemen, wo Positio-
als Schraubpatrone für UNF-Senkung. Bei stromlosem Magnet nieren von Lasten und gleichzeitiges Steuern des Absenkens dieser
schliesst der Regelkolben praktisch leckagefrei ab. Mit zunehmen- Lasten gefordert sind. Die Unempfindlichkeit auf Laständerung und
dem Magnetstrom wird der Volumenstrom vom Eingang (3) zum gere- die sehr geringe Leackage sind dabei ein grosser Vorteil. Sie
gelten Ausgang (2), unabhängig vom Lastdruck, vergrössert. Zur An- werden idealerweise im Bypass zur Pumpe eingesetzt. Die
steuerung stehen Wandfluh-Proportional-Verstärker zur Verfügung Schraubpatrone eignet sich sehr gut zum Einbau in Steuerblöcken.
(siehe Register 1.13). Zur Fabrikation der Patronen-Aufnahmebohrung in Stahl- und
Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung (Miete oder
Kauf). Beachten Sie dazu die Datenblätter im Register 2.13.

SINNBILD Ausführlich BETÄTIGUNG Proportionalmagnet ziehend, in Öl
schaltend, druckdicht
Vereinfacht Betätigungsart
V.E37 / 19 x 50 (Datenblatt 1.1-168)
3 3 Ausführung N.S35 / 19 x 50 (Datenblatt 1.1-175)

2 Anschluss Steckersockel EN 175301 – 803
Steckersockel AMP Junior-Timer
Stecker Deutsch DT04 – 2P

2

ALLGEMEINE KENNGRÖSSEN ELEKTRISCHE KENNGRÖSSEN

Benennung Proportional-2-Wege-Stromregelsitz- Schutzart Anschlussausführung D: IP65
ventil Anschlussausführung J: IP66
Bauart Vorgesteuert Relative Einschaltdauer Anschlussausführung G: IP67 und IP69K
Befestigungsart Schraubpatronenbauart Spannungstoleranz 100 % ED
Baugrösse 7⁄8“-14 UNF Standard- ± 10 % bezogen auf die Nennspannung
Betätigungsart Proportionalmagnet Nennspannung 12 VDC, 24 VDC
Temperaturbereich -25…+70 °C Grenzstrom bei 50 °C
Umgebung IG = 1260 mA (UN = 12 VDC)
Gewicht 0,52 kg IG = 620 mA (UN = 24 VDC)
MTTFd 150 Jahre
Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
1.1-168 (Steckspule V) und 1.1-175 (Steckspule N)

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/3 Ausgabe: 20 38 2.6-638D
