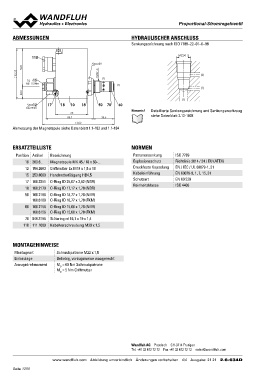

PPrrooppoorrttiioonnaall--SSttrroommrreeggeellvveennttiill

ABMESSUNGEN HYDRAULISCHER ANSCHLUSS

Senkungszeichnung nach ISO 7789–22–01–0–98

110 M22x1.5

s30

93.3 M22x1.5 (2)
70.8 (1)

15 (2)
(1)
MD= 5.5Nm

22.5

12 17 18 10 18 50 70 60 (1)

MD= 9Nm Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug
siehe Datenblatt 2.13-1008
60 38.6
88.7

134.2

Abmessung der Magnetspule siehe Datenblatt 1.1-183 und 1.1-184

ERSATZTEILLISTE NORMEN

Position Artikel Bezeichnung Patronensenkung ISO 7789
10 263.6... Magnetspule MK.45 / 18 x 60-... Explosionsschutz Richtlinie 2014 / 34 / EU (ATEX)
12 154.2603 Griffmutter Ex M18 x 1,5 x 18 Druckfeste Kapselung EN / IEC / UL 60079-1, 31
15 253.8000 Handnotbetätigung HB4,5 Kabeleinführung EN 60079-0, 1, 7, 15, 31
17 160.2251 O-Ring ID 25,07 x 2,62 (NBR) Schutzart EN 60 529
Reinheitsklasse ISO 4406
18 160.2170 O-Ring ID 17,17 x 1,78 (NBR)

50 160.2188 O-Ring ID 18,77 x 1,78 (NBR)
160.6188 O-Ring ID 18,77 x 1,78 (FKM)

60 160.2156 O-Ring ID 15,60 x 1,78 (NBR)
160.6156 O-Ring ID 15,60 x 1,78 (FKM)

70 049.3196 Stützring rd 16,1 x 19 x 1,4
110 111.1080 Kabelverschraubung M20 x 1,5

MONTAGEHINWEISE

Montageart Schraubpatrone M22 x 1,5
Einbaulage Beliebig, vorzugsweise waagerecht
Anzugsdrehmoment MD = 60 Nm Schraubpatrone
MD = 5 Nm Griffmutter

Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/4 Ausgabe: 21 21 2.6-634D
