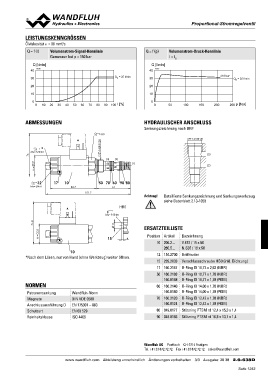

Page 1253 - Softbound_Edition_19_de

PPrrooppoorrttiioonnaall--SSttrroommrreeggeellvveennttiill

LEISTUNGSKENNGRÖSSEN

Ölviskosität u = 30 mm2/s

Q = f (I) Volumenstrom-Signal-Kennlinie Q = f (p) Volumenstrom-Druck-Kennlinie
Gemessen bei p = 150 bar I = IG

Q [l/min] QN = 25 l/min Q [l/min] 210 bar
40 K4246 40 K4247 QN = 25 l/min

30 30

20 20

10 10

0 10 20 30 40 50 60 70 80 90 100 I [%] 0 50 100 150 200 250 p [bar]
0 0

ABMESSUNGEN HYDRAULISCHER ANSCHLUSS

A 7/8"-14UNF-2A Senkungszeichnung nach UNF

s30

7/8"-14 UNF-2B

* (3)
(2)
MD= 5.5Nm
76
V = 37 (3) (2)

(1)

12 17 10 50 70 60 90 80

MD= 5Nm 82.7 61

151.7 Achtung! Detaillierte Senkungszeichnung und Senkungswerkzeug
siehe Datenblatt 2.13-1058

A HB0

MD= 9.5Nm

74.8 11 ERSATZTEILLISTE
N = 35
15 4 Position Artikel Bezeichnung

10 10 206.2... V.E37 / 19 x 50
*Nach dem Lösen, nur von Hand (ohne Werkzeug) weiter öffnen. 260.5... N.S35 / 19 x 50

12 154.2700 Griffmutter

NORMEN Wandfluh-Norm 15 239.2033 Verschlussschraube HB0 (inkl. Dichtung)
DIN VDE 0580
Patronensenkung EN 175301 – 803 17 160.2187 O-Ring ID 18,72 x 2,62 (NBR)
Magnete EN 60 529
Anschlussausführung D ISO 4406 50 160.2188 O-Ring ID 18,77 x 1,78 (NBR)
Schutzart 160.8188 O-Ring ID 18,77 x 1,78 (FKM)
Reinheitsklasse
60 160.2140 O-Ring ID 14,00 x 1,78 (NBR)
160.8140 O-Ring ID 14,00 x 1,78 (FKM)

70 160.2120 O-Ring ID 12,42 x 1,78 (NBR)
160.8124 O-Ring ID 12,42 x 1,78 (FKM)

80 049.8177 Stützring PTSM rd 12,4 x 15,3 x 1,4

90 049.8166 Stützring PTSM rd 10,8 x 13,7 x 1,4

Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/3 Ausgabe: 20 38 2.6-638D
