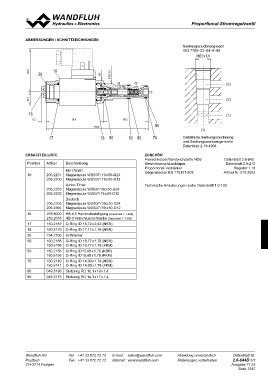

Page 1257 - Softbound_Edition_19_de

PProroppoortritoionnala-lS-Strtorommrergegelevlevnentitleil

ABmessUNgeN / sCHNiTTZeiCHNUNgeN

Senkungszeichnung nach
ISO 7789–22–04–0–98

M22x1,5

20 10
18,7 58,2
s30 (3) (2) (3)
(1) (2)
M22x1,5

15 78,4 60,5 (1)
138,9
6,2 (1)
Detaillierte Senkungszeichnung
90 und Senkungswerkzeuge siehe
Datenblatt 2.13-1004
17 18 50 60 80 70

ERSATzTEIllISTE ZUBeHör
Flanschkörper/Sandwichplatte NG6
Position Artikel Beschreibung Gewindeanschlusskörper Datenblatt 2.6-842
Proportional-Verstärker Datenblatt 2.9-210
EN 175301 Gegenstecker EN 175301-803
Register 1.13
10 1 206.22301 Magnetspule WDS37 / 19 x 50-G24 Artikel Nr. 219.2002
206.2200 Magnet1spule WDS37 / 19 x 50-G132

2 Junior-Timer Technische Erläuterungen siehe Datenblatt 1.0-100
206.2203 Magnetspule WJS37 / 19 x 50-G24

206.2202 Magnetspule WJS37/ 19 x 50-G12

Deutsch 2

206.2205 Magnetspule WGS37 / 19 x 50-G24

206.2204 Magnetspule WGS37 / 19 x 50-G12

15 253.8000 HB 4,5 Handnotbetätigung (Datenblatt 1.1-300)
239.2033 HB 0 Verschlussschraube (Datenblatt 1.1-300)

17 160.2187 O-Ring ID 18,72 x 2,62 (NBR)

18 160.2170 O-Ring ID 17,17 x 1,78 (NBR)

20 154.2700 Griffmutter

50 160.2188 O-Ring ID 18,77 x 1,78 (NBR)
160.6188 O-Ring ID 18,77 x 1,78 (FKM)

60 160.2156 O-Ring ID 15,60 x 1,78 (NBR)
160.6156 O-Ring ID 15,60 x 1,78 (FKM)

70 160.2140 O-Ring ID 14,00 x 1,78 (NBR)
160.6141 O-Ring ID 14,00 x 1,78 (FKM)

80 049.3196 Stützring RD 16,1 x 19 x 1,4

90 049.3176 Stützring RD 14,1 x 17 x 1,4

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.6-644D 3/3
CH-3714 Frutigen Ausgabe 11 25
