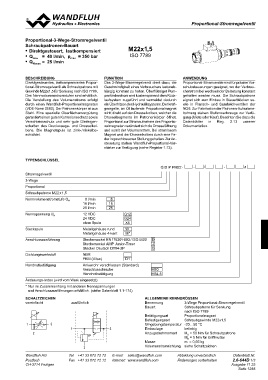

PProroppoortritoionnala-lS-Strtorommrergegelevlevnentitleil

Proportional-3-Wege-Stromregelventil m22x1,5
Schraubpatronen-Bauart
ISO 7789
• Direktgesteuert, lastkompensiert
• Qmax = 40 l/min, pmax = 350 bar
• QN max = 25 l/min

BESCHREIBUNG FUNKTION ANWENDUNG
Direktgesteuertes, lastkompensiertes Propor- Das 3-Wege-Stromregelventil dient dazu, die Proportional-Stromventile sind für präzise Vor-
tional-Stromregelventil als Schraubpatrone mit Geschwindigkeit eines Verbrauchers lastunab- schubsteuerungen geeignet, wo der Verbrau-
Gewinde M22x1,5 für Senkung nach ISO 7789. hängig konstant zu halten. Überflüssiger Pum- cherstrom bei wechselnder Belastung konstant
Drei Nennvolumenstromstufen sind erhältlich. penförderstrom wird kostensparend dem Rück- gehalten werden muss. Die Schraubpatrone
Die Verstellung des Volumenstroms erfolgt laufsystem zugeführt und vermeidet dadurch eignet sich zum Einbau in Steuerblöcken so-
durch einen Wandfluh-Proportionalmagneten ein Überhitzen des Hydrauliksystems. Der kraft- wie in Flansch- und Sandwichventilen der
(VDE-Norm 0580). Der Patronenkörper ist aus geregelte, im Öl laufende Proportionalmagnet NG6. Zur Fabrikation der Patronen-Aufnahme-
Stahl. Eine spezielle Oberflächenvergütung wirkt direkt auf den Drosselkolben, welcher die bohrung stehen Stufenwerkzeuge zur Verfü-
garantiert einen guten Korrosionsschutz sowie Drosselsegmente im Patronenkörper öffnet. gung (Miete oder Kauf). Beachten Sie dazu die
Verschleissschutz und sehr gute Gleiteigen- Proportional zur Stromaufnahme des Proportio- Datenblätter in Reg. 2.13 unserer
schaften des Druckwaage- und Drosselkol- nalmagneten verändert sich die Drosselöffnung Dokumentation.
bens. Die Magnetspule ist zink- / nickelbe- und somit der Volumenstrom. Bei stromlosem
schichtet. Magnet wird der Drosselkolben durch eine Fe-
der in geschlossener Stellung gehalten. Zur An-
steuerung stehen Wandfluh-Proportional-Ver-
stärker zur Verfügung (siehe Register 1.13).

TyPENSCHlüSSEl

Q D P PM22 - -/ - #

Stromregelventil

3-Wege

Proportional

Schraubpatrone M22 x 1,5

Nennvolumenstromstufe QN 8 l/min 8
16 l/min 16
25 l/min 25

Nennspannung UN 12 VDC G12
24 VDC G24
20 10 ohne Spule X5
18,7 58,2
Steckspule s30Metallgehäuse r4u-nk(3ad) nt WM(2*)
Metallgehäuse
M22x1,5
Anschlussausführung Steckersockel EN 175301-803 / ISO 44(01)0 D
Steckersockel AMP Junior-Timer J
Stecker Deutsch DT04-2P G

Dichtungswerkstoff NBR D1
FKM (Viton)
15
78,4 AVenrksecrhroluhsrsvcehrrsacuhbloess6e0n,5 (Standard) HB0
H6,2andnotbetätigung Ha1n38d,9notbetätigung
90HB4.5
Änderungs-Index (wird vom Werk eingesetzt) 70

* Nur im Zu1s7ammenhang mit anderen Nenn1s8pan5n0ungen 60 80

und Anschlussausführungen erhältlich. (siehe Datenblatt 1.1-174)

SCHAlTzEICHEN ALLgemeiNe keNNgrösseN
vereinfacht
ausführlich Benennung 3-Wege Proportional-Stromregelventil

Bauart Schraubpatrone für Senkung

nach ISO 7789

Betätigungsart Proportionalmagnet

Befestigungsart Schraubgewinde M22x1,5

1 3 Umgebungstemperatur -20…50 °C
2
1 3 Einbaulage beliebig
2
Anzugsdrehmoment MD = 50 Nm für Schraubpatrone
Masse MD = 5 Nm für Griffmutter
m = 0,66 kg

Volumenstromrichtung siehe Schaltzeichen

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.6-644D 1/3
CH-3714 Frutigen Ausgabe 11 25

Seite 1255
