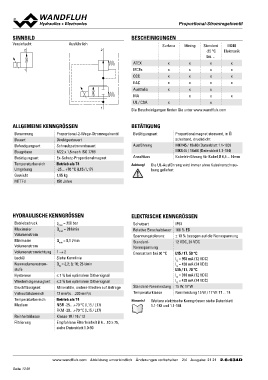

PPrrooppoorrttiioonnaall--SSttrroommrreeggeellvveennttiill

SINNBILD BESCHEINIGUNGEN

Vereinfacht Ausführlich Surface Mining Standard M248
-25 °C Elektronik
2 2 x x bis…
x x x x
1 ATEX x x x
IECEx x x x x
CCC x x x x
EAC x
Australia x x x
MA
UL / CSA x
x
x

1 Die Bescheinigungen finden Sie unter www.wandfluh.com

ALLGEMEINE KENNGRÖSSEN BETÄTIGUNG

Benennung Proportional-2-Wege-Stromregelventil Betätigungsart Proportionalmagnet stossend, in Öl
Bauart Direktgesteuert schaltend, druckdicht
Befestigungsart Schraubpatronenbauart Ausführung
Baugrösse M22 x 1,5 nach ISO 7789 MKY45 / 18x60 (Datenblatt 1.1-183)
Betätigungsart Ex-Schutz-Proportionalmagnet Anschluss MKU45 / 18x60 (Datenblatt 1.1-184)
Temperaturbereich Betrieb als T4
Umgebung -25…+70 °C (L15 / L17) Kabeleinführung für Kabel Ø 6,5…14mm
Gewicht 1,85 kg
MTTFd 150 Jahre Achtung! Die UL-Ausführung wird immer ohne Kabelverschrau-
bung geliefert

HYDRAULISCHE KENNGRÖSSEN ELEKTRISCHE KENNGRÖSSEN

Betriebsdruck pmax = 350 bar Schutzart IP67
Maximaler Qmax = 28 l/min Relative Einschaltdauer 100 % ED
Volumenstrom Spannungstoleranz ± 10 % bezogen auf die Nennspannung
Minimaler Qmin = 0,1 l/min Standard- 12 VDC, 24 VDC
Volumenstrom Nennspannung
Volumenstromrichtung 1→2 Grenzstrom bei 50 °C L15 / 17, 50 °C
Lecköl Siehe Kennlinie IG = 950 mA (12 VDC)
Nennvolumenstrom- QN = 3,2; 8; 16; 25 l/min Standard-Nennleistung IG = 450 mA (24 VDC)
stufe Temperaturklasse L15 / 17, 70 °C
Hysterese ≤ 7 % bei optimalem Dithersignal IG = 910 mA (12 VDC)
Wiederholgenauigkeit ≤ 3 % bei optimalem Dithersignal IG = 420 mA (24 VDC)
Druckflüssigkeit Mineralöle, andere Medien auf Anfrage 15 W, 17 W
Viskositätsbereich 12 mm2/s…320 mm2/s Nennleistung 15 W / 17 W: T1…T4
Temperaturbereich Betrieb als T4
Medium NBR -25…+70 °C (L15 / L17) Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
FKM -20…+70 °C (L15 / L17) 1.1-183 und 1.1-184
Reinheitsklasse Klasse 18 / 16 / 13
Filtrierung Empfohlene Filterfeinheit ß 6…10 ≥ 75,
siehe Datenblatt 1.0-50

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 21 21 2.6-634D
