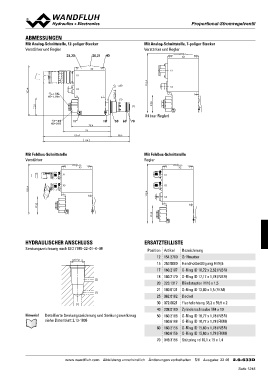

ABMESSUNGEN PPrrooppoorrttiioonnaall--SSttrroommrreeggeellvveennttiill

Mit Analog-Schnittstelle, 12-poliger Stecker Mit Analog-Schnittstelle, 7-poliger Stecker
Verstärker und Regler
Verstärker und Regler
X2
25,30 20,21 40

X2 s30 X1118.4
X1 (2) X4
100.4 M22x1.5
X4 (1) X4 (nur Regler)

15 18 50 60 70 35

35 MD= 5.5Nm 38.6

12 17 78.4
95
MD= 5Nm 135.4
174

Mit Feldbus-Schnittstelle X2 Mit Feldbus-Schnittstelle
Verstärker Regler

X1 X2
X1
X3
100.4 X3
118.4
X4

35

35

HYDRAULISCHER ANSCHLUSS ERSATZTEILLISTE

Senkungszeichnung nach ISO 7789–22–01–0–98 Position Artikel Bezeichnung
12 154.2700 Griffmutter
M22x1.5 15 253.8000 Handnotbetätigung HB4,5
17 160.2187 O-Ring ID 18,72 x 2,62 (NBR)
(2) 18 160.2170 O-Ring ID 17,17 x 1,78 (NBR)
20 223.1317 Blindstopfen M16 x 1,5
(1) 21 160.6131 O-Ring ID 13,00 x 1,5 (FKM)
(1) 25 062.0102 Deckel
30 072.0021 Flachdichtung 33,2 x 59,9 x 2
Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug 40 208.0100 Zylinderschraube M4 x 10
siehe Datenblatt 2.13-1008 50 160.2188 O-Ring ID 18,77 x 1,78 (NBR)
160.6188 O-Ring ID 18,77 x 1,78 (FKM)
60 160.2156 O-Ring ID 15,60 x 1,78 (NBR)
160.6156 O-Ring ID 15,60 x 1,78 (FKM)
70 049.3196 Stützring rd 16,1 x 19 x 1,4

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 5/6 Ausgabe: 22 46 2.6-633D
