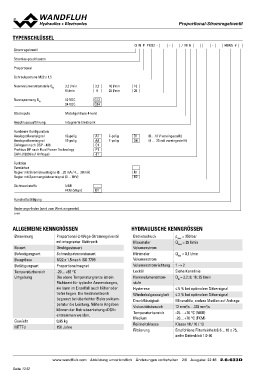

PPrrooppoorrttiioonnaall--SSttrroommrreeggeellvveennttiill

TYPENSCHLÜSSEL

Q N P PM22 - - / M E - HB4,5 #

Stromregelventil

Stromlos geschlossen

Proportional

Schraubpatrone M22 x 1,5

Nennvolumenstromstufe QN 3,2 l/min 3,2 16 l/min 16
8 l/min 8 25 l/min 25

Nennspannung UN 12 VDC G12 7-polig
24 VDC G24 7-polig

Steckspule Metallgehäuse 4-kant

Anschlussausführung Integrierte Elektronik

Hardware Konfiguration

Analogsollwertsignal 12-polig A1 D1 (0…10 V voreingestellt)
A4 D4 (4 … 20 mA voreingestellt)
Analogsollwertsignal 12-polig C1
P1 R1
CANopen nach DSP - 408 J1 R2

Profibus DP nach Fluid Power Technology

CAN J1939 (auf Anfrage)

Funktion
Verstärker
Regler mit Stromistwertsigna (0…20 mA / 4… 20 mA)
Regler mit Spannungsistwertsignal (0…10 V)

Dichtwerkstoffe NBR
FKM (Viton)
D1

Handnotbetätigung

Änderungs-Index (wird vom Werk eingesetzt)

2.6-633

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung Proportional-2-Wege-Stromregelventil Betriebsdruck pmax = 350 bar
Bauart mit integrierter Elektronik Maximaler Qmax = 25 l/min
Befestigungsart Volumenstrom
Baugrösse Direktgesteuert Minimaler Qmin = 0,1 l/min
Betätigungsart Volumenstrom
Temperaturbereich Schraubpatronenbauart Volumenstromrichtung 1→2
Umgebung Lecköl Siehe Kennlinie
M22 x 1,5 nach ISO 7789 Nennvolumenstrom- QN = 3,2; 8; 16; 25 l/min
Gewicht stufe
MTTFd Proportionalmagnet Hysterese ≤ 5 % bei optimalem Dithersignal
Wiederholgenauigkeit ≤ 2 % bei optimalem Dithersignal
-20…+65 °C Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Die obere Temperaturgrenze ist ein Viskositätsbereich 12 mm2/s…320 mm2/s
Richtwert für typische Anwendungen, Temperaturbereich -25…+70 °C (NBR)
sie kann im Einzelfall auch höher oder Medium -20…+70 °C (FKM)
tiefer liegen. Die Ventilelektronik Reinheitsklasse Klasse 18 / 16 / 13
begrenzt bei überhöhter Elektroniktem- Filtrierung Empfohlene Filterfeinheit ß 6…10 ≥ 75,
peratur die Leistung. Nähere Angaben siehe Datenblatt 1.0-50
können der Betriebsanleitung «DSV»
entnommen werden.

0,95 kg

150 Jahre

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/6 Ausgabe: 22 46 2.6-633D
