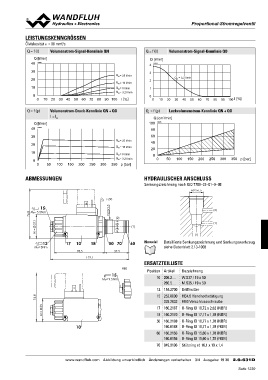

Page 1239 - Softbound_Edition_19_de

PPrrooppoorrttiioonnaall--SSttrroommrreeggeellvveennttiill

LEISTUNGSKENNGRÖSSEN

Ölviskosität u = 30 mm2/s

Q = f (I) Volumenstrom-Signal-Kennlinie QN Q = f (I) Volumenstrom-Signal-Kennlinie QO

Q [l/min] Q [l/min]
40 K0963 4 K4220

30 QN = 25 l/min 3
20 2 QN = 3,2 l/min
10 QN = 16 l/min
QN = 8 l/min 1
0 QN = 3,2 l/min
0 0 10 20 30 40 50 60 70 80 90 100 I [%]
10 20 30 40 50 60 70 80 90 100 I [%] 0

Q = f (p) Volumenstrom-Druck-Kennlinie QN + QO QL = f (p) Leckvolumenstrom-Kennlinie QN + QO
I = IG
Q [cm3/min]
Q [l/min] 100 K0965
40 K0964
80

30 60
20
10 QN = 25 l/min 40
QN = 16 l/min
0 20
0 QN = 8 l/min
QN = 3,2 l/min 0
0 50 100 150 200 250 300 350 p [bar]
50 100 150 200 250 300 350 p [bar]

ABMESSUNGEN HYDRAULISCHER ANSCHLUSS

Senkungszeichnung nach ISO 7789–22–01–0–98

M22x1.5

s30

76.8 15 M22x1.5 (2)
W = 37.1
MD= 5.5Nm (2) (1)
(1)
12
17 10 18 50 70 60 Hinweis! (1)
MD= 5Nm
78.5 37.5 Detaillierte Senkungszeichnung und Senkungswerkzeug
122.1 siehe Datenblatt 2.13-1008

ERSATZTEILLISTE

HB0 Position Artikel Bezeichnung

15 10 206.2… W.S37 / 19 x 50
260.5… M.S35 / 19 x 50
MD= 9.5Nm
12 154.2700 Griffmutter
74.8
M = 35 15 253.8000 HB4,5 Handnotbetätigung
239.2033 HB0 Verschlussschraube
10
17 160.2187 O-Ring ID 18,72 x 2,62 (NBR)

18 160.2170 O-Ring ID 17,17 x 1,78 (NBR)

50 160.2188 O-Ring ID 18,77 x 1,78 (NBR)
160.6188 O-Ring ID 18,77 x 1,78 (FKM)

60 160.2156 O-Ring ID 15,60 x 1,78 (NBR)
160.6156 O-Ring ID 15,60 x 1,78 (FKM)

70 049.3196 Stützring rd 16,1 x 19 x 1,4

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/4 Ausgabe: 19 30 2.6-631D
Seite 1239
