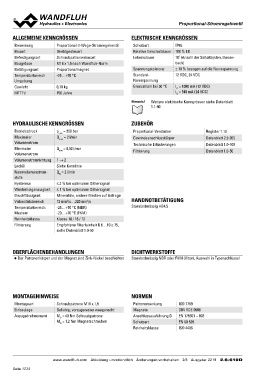

PPrrooppoorrttiioonnaall--SSttrroommrreeggeellvveennttiill
ALLGEMEINE KENNGRÖSSEN ELEKTRISCHE KENNGRÖSSEN
Benennung Proportional-2-Wege-Stromregelventil Schutzart IP65
Bauart Direktgesteuert Relative Einschaltdauer 100 % ED
Befestigungsart Schraubpatronenbauart Lebensdauer 107 (Anzahl der Schaltzyklen, theore-
Baugrösse M18 x 1,5 nach Wandfluh-Norm tisch)
Betätigungsart Proportionalmagnet Spannungstoleranz ± 10 % bezogen auf die Nennspannung
Temperaturbereich -25…+70 °C Standard- 12 VDC, 24 VDC
Umgebung Nennspannung
Gewicht 0,70 kg Grenzstrom bei 50 °C IG = 1080 mA (12 VDC)
MTTFd 150 Jahre IG = 540 mA (24 VDC)
Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
1.1-90
HYDRAULISCHE KENNGRÖSSEN ZUBEHÖR
Betriebsdruck pmax = 350 bar Proportional-Verstärker Register 1.13
Maximaler Qmax = 2 l/min Gewindeanschlusskörper Datenblatt 2.9-205
Volumenstrom Technische Erläuterungen Datenblatt 1.0-100
Minimaler Qmin = 0,02 l/min Filtrierung Datenblatt 1.0-50
Volumenstrom
Volumenstromrichtung 1→2 HANDNOTBETÄTIGUNG
Lecköl Siehe Kennlinie
Nennvolumenstrom- QN = 2 l/min Standardmässig HB4,5
stufe
Hysterese ≤ 3 % bei optimalem Dithersignal
Wiederholgenauigkeit ≤ 1 % bei optimalem Dithersignal
Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Viskositätsbereich 12 mm2/s…320 mm2/s
Temperaturbereich -25…+70 °C (NBR)
Medium -20…+70 °C (FKM)
Reinheitsklasse Klasse 18 / 16 / 13
Filtrierung Empfohlene Filterfeinheit ß 6…10 ≥ 75,
siehe Datenblatt 1.0-50
OBERFLÄCHENBEHANDLUNGEN DICHTWERKSTOFFE
◆ Der Patronenkörper und der Magnet sind Zink-Nickel beschichtet Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel
MONTAGEHINWEISE NORMEN
Montageart Schraubpatrone M18 x 1,5 Patronensenkung ISO 7789
Einbaulage Beliebig, vorzugsweise waagerecht Magnete DIN VDE 0580
Anzugsdrehmoment MD = 40 Nm Schraubpatrone Anschlussausführung D EN 175301 – 803
MD = 1,2 Nm Magnetschrauben Schutzart EN 60 529
Reinheitsklasse ISO 4406
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/3 Ausgabe: 22 11 2.6-610D
