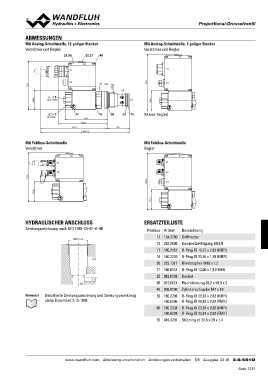

ABMESSUNGEN PPrrooppoorrttiioonnaall--DDrroosssseellvveennttiill

Mit Analog-Schnittstelle, 12-poliger Stecker Mit Analog-Schnittstelle, 7-poliger Stecker
Verstärker und Regler
Verstärker und Regler
X2
25,30 20,21 40
X1
X2
X1

110.4 X4 M33x2s36 128.4 X4
(2)
45 15 45
(1)
MD= 5.5Nm

12 17 18 50 60 70 X4 (nur Regler)

MD= 5Nm 96.3 49.7 Mit Feldbus-Schnittstelle
110.8 Regler
151.2
X2
200.9 X1
X3
Mit Feldbus-Schnittstelle X4
Verstärker

X2

X1

X3

110.4 128.4

45

45

HYDRAULISCHER ANSCHLUSS ERSATZTEILLISTE

Senkungszeichnung nach ISO 7789–33–01–0–98 Position Artikel Bezeichnung

M33 x 2 12 154.2700 Griffmutter
15 253.8000 Handnotbetätigung HB4,5
(2) 17 160.2187 O-Ring ID 18,72 x 2,62 (NBR)
18 160.2220 O-Ring ID 21,95 x 1,78 (NBR)
(1) 20 223.1317 Blindstopfen M16 x 1,5
(1) 21 160.6131 O-Ring ID 13,00 x 1,5 (FKM)
25 062.0102 Deckel
Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug 30 072.0021 Flachdichtung 33,2 x 59,9 x 2
siehe Datenblatt 2.13-1005 40 208.0100 Zylinderschraube M4 x 10
50 160.2298 O-Ring ID 29,82 x 2,62 (NBR)
O-Ring ID 29,82 x 2,62 (FMK)
160.6296 O-Ring ID 23,81 x 2,62 (NBR)
60 160.2238 O-Ring ID 23,81 x 2,62 (FMK)
Stützring rd 24,5 x 29 x 1,4
160.6238
70 049.3297

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 5/6 Ausgabe: 22 46 2.6-561D
