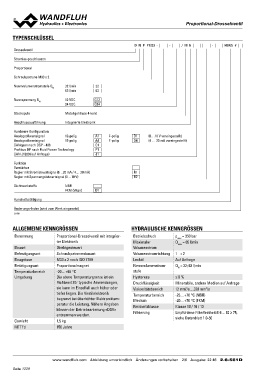

Page 1228 - Softbound_Edition_19_de

PPrrooppoorrttiioonnaall--DDrroosssseellvveennttiill

TYPENSCHLÜSSEL

D N P PM33 - - / M E - HB4,5 #

Drosselventil

Stromlos geschlossen

Proportional

Schraubpatrone M33 x 2

Nennvolumenstromstufe QN 32 l/min 32
63 l/min 63

Nennspannung UN 12 VDC G12
24 VDC G24

Steckspule Metallgehäuse 4-kant

Anschlussausführung Integrierte Elektronik

Hardware Konfiguration

Analogsollwertsignal 12-polig A1 7-polig D1 (0…10 V voreingestellt)
A4 7-polig D4 (4 … 20 mA voreingestellt)
Analogsollwertsignal 12-polig C1
P1 R1
CANopen nach DSP - 408 J1 R2

Profibus DP nach Fluid Power Technology

CAN J1939 (auf Anfrage)

Funktion
Verstärker
Regler mit Stromistwertsigna (0…20 mA / 4… 20 mA)
Regler mit Spannungsistwertsignal (0…10 V)

Dichtwerkstoffe NBR
FKM (Viton)
D1

Handnotbetätigung

Änderungs-Index (wird vom Werk eingesetzt)

2.6-561

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung Proportional-Drosselventil mit integrier- Betriebsdruck pmax = 350 bar
Bauart ter Elektronik Maximaler Qmax = 65 l/min
Befestigungsart Volumenstrom
Baugrösse Direktgesteuert Volumenstromrichtung 1→2
Betätigungsart Lecköl Auf Anfrage
Temperaturbereich Schraubpatronenbauart Nennvolumenstrom- QN = 32; 63 l/min
Umgebung stufe
M33 x 2 nach ISO 7789 Hysterese ≤8%
Gewicht Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
MTTFd Proportionalmagnet Viskositätsbereich 12 mm2/s…320 mm2/s
Temperaturbereich -25…+70 °C (NBR)
-20…+65 °C Medium -20…+70 °C (FKM)
Die obere Temperaturgrenze ist ein Reinheitsklasse Klasse 18 / 16 / 13
Richtwert für typische Anwendungen, Filtrierung Empfohlene Filterfeinheit ß 6…10 ≥ 75,
sie kann im Einzelfall auch höher oder siehe Datenblatt 1.0-50
tiefer liegen. Die Ventilelektronik
begrenzt bei überhöhter Elektroniktem-
peratur die Leistung. Nähere Angaben
können der Betriebsanleitung «DSV»
entnommen werden.

1,5 kg

150 Jahre

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/6 Ausgabe: 22 46 2.6-561D
