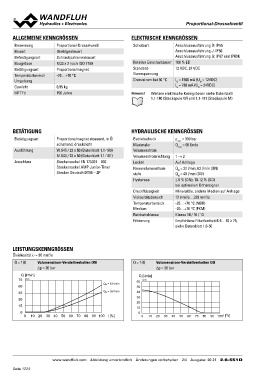

PPrrooppoorrttiioonnaall--DDrroosssseellvveennttiill

ALLGEMEINE KENNGRÖSSEN ELEKTRISCHE KENNGRÖSSEN

Benennung Proportional-Drosselventil Schutzart Anschlussausführung D: IP65
Bauart Direktgesteuert Anschlussausführung J: IP66
Befestigungsart Schraubpatronenbauart Relative Einschaltdauer Anschlussausführung G: IP67 und IP69K
Baugrösse M33 x 2 nach ISO 7789 Standard- 100 % ED
Betätigungsart Proportionalmagnet Nennspannung 12 VDC, 24 VDC
Temperaturbereich -25…+70 °C Grenzstrom bei 50 °C
Umgebung IG = 1560 mA (UN = 12VDC)
Gewicht 0,95 kg IG = 780 mA (UN = 24VDC)
MTTFd 150 Jahre
Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
1.1-180 (Steckspule W) und 1.1-181 (Steckspule M)

BETÄTIGUNG HYDRAULISCHE KENNGRÖSSEN

Betätigungsart Proportionalmagnet stossend, in Öl Betriebsdruck pmax = 350 bar
schaltend, druckdicht Maximaler Qmax = 65 l/min
Ausführung Volumenstrom
W.S45 / 23 x 50 (Datenblatt 1.1-180) Volumenstromrichtung 1→2
Anschluss M.S45 / 23 x 50 (Datenblatt 1.1-181) Lecköl Auf Anfrage
Nennvolumenstrom- QN = 32 l/min, 63 l/min (DN)
Steckersockel EN 175301 – 803 stufe QN = 40 l/min (DO)
Steckersockel AMP Junior-Timer Hysterese ≤ 8 % (DN); 10-12 % (DO)
Stecker Deutsch DT04 – 2P bei optimalem Dithersignal
Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Viskositätsbereich 12 mm2/s…320 mm2/s
Temperaturbereich -25…+70 °C (NBR)
Medium -20…+70 °C (FKM)
Reinheitsklasse Klasse 18 / 16 / 13
Filtrierung Empfohlene Filterfeinheit ß 6…10 ≥ 75,
siehe Datenblatt 1.0-50

LEISTUNGSKENNGRÖSSEN

Ölviskosität u = 30 mm2/s

Q = f (I) Volumenstrom-Verstellverhalten DN Q = f (I) Volumenstrom-Verstellverhalten DO
∆p = 20 bar ∆p = 20 bar

Q [l/min] Q [l/min]
75 K0610_1
QN = 63 l/min 60 K4160
60 QN = 32 l/min
50
45
40

30 30

15 20

10

0 0 10 20 30 40 50 60 70 80 90 100 I [%]
0 10 20 30 40 50 60 70 80 90 100 l [%] 0

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 20 21 2.6-551D
