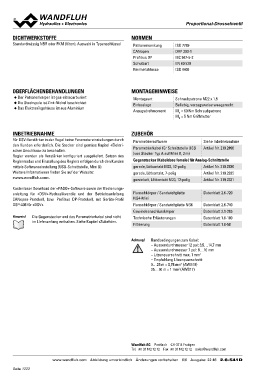

DICHTWERKSTOFFE NORMEN PPrrooppoorrttiioonnaall--DDrroosssseellvveennttiill

Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel Patronensenkung ISO 7789
CANopen DRP 303-1
Profibus DP IEC 947-5-2
Schutzart EN 60 529
Reinheitsklasse ISO 4406

OBERFLÄCHENBEHANDLUNGEN MONTAGEHINWEISE

◆ Der Patronenkörper ist gas-nitrocarburiert Montageart Schraubpatrone M22 x 1,5
Einbaulage Beliebig, vorzugsweise waagerecht
◆ Die Steckspule ist Zink-Nickel beschichtet Anzugsdrehmoment MD = 60 Nm Schraubpatrone
MD = 5 Nm Griffmutter
◆ Das Elektronikgehäuse ist aus Aluminium

INBETRIEBNAHME ZUBEHÖR

Für DSV-Verstärker in der Regel keine Parametereinstellungen durch Parametriersoftware Siehe Inbetriebnahme
den Kunden erforderlich. Die Stecker sind gemäss Kapitel «Elektri-
scher Anschluss» zu beschalten. Parametrierkabel für Schnittstelle USB Artikel Nr. 219.2896
Regler werden als Verstärker konfiguriert ausgeliefert. Setzen des (von Stecker Typ A auf Mini B, 3 m)
Reglermodus und Einstellung des Reglers erfolgen durch den Kunden
mittels Softwareeinstellung (USB-Schnittstelle, Mini B). Gegenstecker (Kabeldose female) für Analog-Schnittstelle
Weitere Informationen finden Sie auf der Website:
«www.wandfluh.com». gerade, Lötkontakt M23, 12-polig Artikel Nr. 219.2330

Kostenloser Download der «PASO»-Software sowie der Bedienungs- gerade, Lötkontakt, 7-polig Artikel Nr. 219.2335
anleitung für «DSV»-Hydraulikventile und der Betriebsanleitung gewinkelt, Lötkontakt M23, 12-polig Artikel Nr. 219.2331
CANopen-Protokoll, bzw. Profibus DP-Protokoll, mit Geräte-Profil
DSP-408 für «DSV». Flanschkörper / Sandwichplatte Datenblatt 2.6-720
NG4-Mini
Hinweis! Die Gegenstecker und das Parametrierkabel sind nicht Flanschkörper / Sandwichplatte NG6 Datenblatt 2.6-740
im Lieferumfang enthalten. Siehe Kapitel «Zubehör». Gewindeanschlusskörper Datenblatt 2.9-205
Technische Erläuterungen Datenblatt 1.0-100
Filtrierung Datenblatt 1.0-50

Achtung! Randbedingungen zum Kabel:
– Aussendurchmesser 12 pol: 3,5…14,7 mm
– Aussendurchmesser 7 pol: 8…10 mm
– Litzenquerschnitt max. 1 mm2
– Empfehlung Litzenquerschnitt:
0…25 m = 0,75 mm2 (AWG18)
25…50 m = 1 mm2 (AWG17)

Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 6/6 Ausgabe: 22 46 2.6-541D
