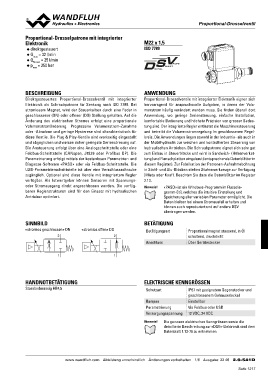

P. 1217
PPrrooppoorrttiioonnaall--DDrroosssseellvveennttiill
Proportional-Drosselpatrone mit integrierter M22 x 1,5
Elektronik
◆ direktgesteuert ISO 7789
◆ QQpmNmaamxxa==x =3352205l/bml/amirnin
◆
◆
BESCHREIBUNG ANWENDUNG
Direktgesteuertes Proportional-Drosselventil mit integrierter Proportional-Drosselventile mit integrierter Elektronik eignen sich
Elektronik als Schraubpatrone für Senkung nach ISO 7789. Bei hervorragend für anspruchsvolle Aufgaben, in denen der Volu-
stromlosem Magnet, wird der Steuerkolben durch eine Feder in menstrom häufig verändert werden muss. Sie finden überall dort
geschlossener (DN) oder offener (DO) Stellung gehalten. Auf die Anwendung, wo geringe Serienstreuung, einfache Installation,
Änderung des elektrischen Stromes erfolgt eine proportionale komfortable Bedienung und höchste Präzision von grosser Bedeu-
Volumenstromänderung. Progressive Volumenstrom-Zunahme tung sind. Der integrierte Regler entlastet die Maschinensteuerung
oder -Abnahme und geringe Hysterese sind charakteristisch für und betreibt die Volumenstromregelung im geschlossenen Regel-
diese Ventile. Die Plug & Play-Ventile sind werkseitig eingestellt kreis. Die Anwendungen liegen sowohl in der Industrie- als auch in
und abgeglichen und weisen daher geringste Serienstreuung auf. der Mobilhydraulik zur weichen und kontrollierten Steuerung von
Die Ansteuerung erfolgt über eine Analogschnittstelle oder eine hydraulischen Antrieben. Die Schraubpatrone eignet sich sehr gut
Feldbus-Schnittstelle (CANopen, J1939 oder Profibus DP). Die zum Einbau in Steuerblöcke und wird in Sandwich- (Höhenverket-
Parametrierung erfolgt mittels der kostenlosen Parametrier- und tung) und Flanschplatten eingebaut (entsprechende Datenblätter in
Diagnose-Software «PASO» oder via Feldbus-Schnittstelle. Die diesem Register). Zur Fabrikation der Patronen-Aufnahmebohrung
USB-Parametrierschnittstelle ist über eine Verschlussschraube in Stahl- und Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung
zugänglich. Optional sind diese Ventile mit integriertem Regler (Miete oder Kauf). Beachten Sie dazu die Datenblätter im Register
verfügbar. Als Istwertgeber können Sensoren mit Spannungs- 2.13.
oder Stromausgang direkt angeschlossen werden. Die verfüg-
baren Reglerstrukturen sind für den Einsatz mit hydraulischen Hinweis! «PASO» ist ein Windows-Programm im Flussdia-
Antrieben optimiert. gramm-Stil, welches die intuitive Einstellung und
Speicherung aller variablen Parameter ermöglicht. Die
Daten bleiben bei einem Stromausfall erhalten und
können auch reproduziert und auf andere DSV
übertragen werden.
SINNBILD «stromlos offen» DO BETÄTIGUNG Proportionalmagnet stossend, in Öl
schaltend, druckdicht
«stromlos geschlossen» DN 2 Betätigungsart
Über Gerätestecker
2 Anschluss
11
HANDNOTBETÄTIGUNG ELEKTRISCHE KENNGRÖSSEN
Standardmässig HB4,5 Schutzart IP67 mit geeignetem Gegenstecker und
geschlossenem Gehäusedeckel
Rampen Einstellbar
Parametrierung Via Feldbus oder USB
Versorgungsspannung 12 VDC, 24 VDC
Hinweis! Die genauen elektrischen Kenngrössen sowie die
detaillierte Beschreibung zur «DSV»-Elektronik sind dem
Datenblatt 1.13-76 zu entnehmen.
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/6 Ausgabe: 22 46 2.6-541D
