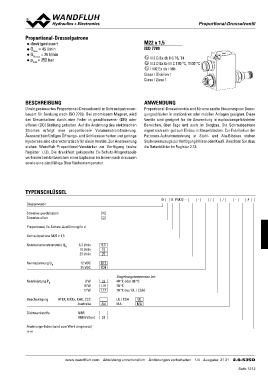

Proportional-Drosselpatrone PPrrooppoorrttiioonnaall--DDrroosssseellvveennttiill
◆ direktgesteuert
pQQmmNaamxxa==x =3455205l/bml/amirnin M22 x 1,5
◆
◆ ISO 7789
◆
x II 2 G Ex db IIC T6, T4
x II 2 D Ex tb III C T80 °C, T130 °C
x I M2 Ex db I Mb

Class I Division 1
Class I Zone 1

BESCHREIBUNG ANWENDUNG

Direktgesteuertes Proportional-Drosselventil in Schraubpatronen- Proportional-Drosselventile sind für eine sanfte Steuerung von Bewe-
bauart für Senkung nach ISO 7789. Bei stromlosem Magnet, wird gungsabläufen in stationären oder mobilen Anlagen geeignet. Diese
der Steuerkolben durch eine Feder in geschlossener (DN) oder Ventile sind geeignet für die Anwendung in explosionsgefährdeten
offener (DO) Stellung gehalten. Auf die Änderung des elektrischen Bereichen, über Tage und auch im Bergbau. Die Schraubpatrone
Stromes erfolgt eine proportionale Volumenstromänderung. eignet sich sehr gut zum Einbau in Steuerblöcken. Zur Fabrikation der
Äusserst feinfühliges Öffnungs- und Schliessverhalten und geringe Patronen-Aufnahmebohrung in Stahl- und Alu-Blöcken stehen
Hysterese sind charakteristisch für diese Ventile. Zur Ansteuerung Stufenwerkzeuge zur Verfügung (Miete oder Kauf). Beachten Sie dazu
stehen Wandfluh-Proportional-Verstärker zur Verfügung (siehe die Datenblätter im Register 2.13.
Register 1.13). Die druckfest gekapselte Ex-Schutz-Magnetspule
verhindert ein Entweichen einer Explosion im Innern nach draussen
sowie eine zündfähige Oberflächentemperatur.

TYPENSCHLÜSSEL D B PM22 - - / / - #

Drosselventil

Stromlos geschlossen N
Stromlos offen O

Proportional, Ex-Schutz-Ausführung Ex d

Schraubpatrone M22 x 1,5

Nennvolumenstromstufe QN 6,3 l/min 6,3
10 l/min 10
25 l/min 25

Nennspannung UN 12 VDC G12
24 VDC G24

Nennleistung PN Umgebungstemperatur bis:
9 W L9 40 °C oder 90 °C

15 W L15 70 °C

17 W L17 70 °C (nur UL / CSA)

Bescheinigung ATEX, IECEx, EAC, CCC UL / CSA UL

Australia AU MA MA

Dichtwerkstoffe NBR
FKM (Viton)
D1

Änderungs-Index (wird vom Werk eingesetzt)

2.6-535

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 21 21 2.6-535D
