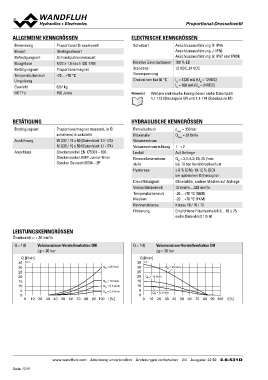

Page 1210 - Softbound_Edition_19_de

PPrrooppoorrttiioonnaall--DDrroosssseellvveennttiill

ALLGEMEINE KENNGRÖSSEN ELEKTRISCHE KENNGRÖSSEN

Benennung Proportional-Drosselventil Schutzart Anschlussausführung D: IP65
Bauart Direktgesteuert Anschlussausführung J: IP66
Befestigungsart Schraubpatronenbauart Relative Einschaltdauer Anschlussausführung G: IP67 und IP69K
Baugrösse M22 x 1,5 nach ISO 7789 Standard- 100 % ED
Betätigungsart Proportionalmagnet Nennspannung 12 VDC, 24 VDC
Temperaturbereich -25…+70 °C Grenzstrom bei 50 °C
Umgebung IG = 1320 mA (UN = 12VDC)
Gewicht 0,57 kg IG = 660 mA (UN = 24VDC)
MTTFd 150 Jahre
Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
1.1-173 (Steckspule W) und 1.1-174 (Steckspule M)

BETÄTIGUNG HYDRAULISCHE KENNGRÖSSEN

Betätigungsart Proportionalmagnet stossend, in Öl Betriebsdruck pmax = 350 bar
schaltend, druckdicht Maximaler Qmax = 32 l/min
Ausführung Volumenstrom
W.S37 / 19 x 50 (Datenblatt 1.1-173) Volumenstromrichtung 1→2
Anschluss M.S35 / 19 x 50 (Datenblatt 1.1-174) Lecköl Auf Anfrage
Nennvolumenstrom- QN = 3,5; 6,3; 10; 25 l/min
Steckersockel EN 175301 – 803 stufe bei 10 bar Ventildruckverlust
Steckersockel AMP Junior-Timer Hysterese ≤ 8 % (DN); 10-12 % (DO)
Stecker Deutsch DT04 – 2P bei optimalem Dithersignal
Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Viskositätsbereich 12 mm2/s…320 mm2/s
Temperaturbereich -25…+70 °C (NBR)
Medium -20…+70 °C (FKM)
Reinheitsklasse Klasse 18 / 16 / 13
Filtrierung Empfohlene Filterfeinheit ß 6…10 ≥ 75,
siehe Datenblatt 1.0-50

LEISTUNGSKENNGRÖSSEN

Ölviskosität u = 30 mm2/s

Q = f (I) Volumenstrom-Verstellverhalten DN Q = f (I) Volumenstrom-Verstellverhalten DO
∆p = 20 bar ∆p = 20 bar

Q [l/min] Q [l/min]

35 K0145_1 35 K1165
30
QN = 25 l/min 30 QN = 25 l/min

25 25

20 20 QN = 10 l/min
15
15 QN = 10 l/min
10 QN = 6,3 l/min 10
QN = 3,5 l/min
5 5 QN = 6,3 l/min
0 10 20 30 40 50 60 70 80 90 100 l [%] 0
0 10 20 30 40 50 60 70 80 90 100 l [%]
0

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 22 50 2.6-531D
