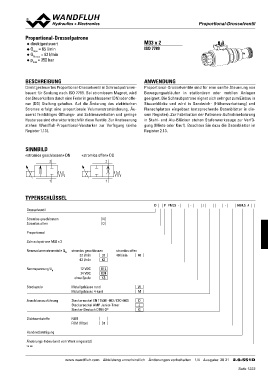

PPrrooppoorrttiioonnaall--DDrroosssseellvveennttiill

Proportional-Drosselpatrone M33 x 2
◆ direktgesteuert
QQpmNmaamxxa==x =3655603l/bml/amirnin ISO 7789
◆
◆
◆

BESCHREIBUNG ANWENDUNG

Direktgesteuertes Proportional-Drosselventil in Schraubpatronen- Proportional-Drosselventile sind für eine sanfte Steuerung von
bauart für Senkung nach ISO 7789. Bei stromlosem Magnet, wird Bewegungsabläufen in stationären oder mobilen Anlagen
der Steuerkolben durch eine Feder in geschlossener (DN) oder offe- geeignet. Die Schraubpatrone eignet sich sehr gut zum Einbau in
ner (DO) Stellung gehalten. Auf die Änderung des elektrischen Steuerblöcke und wird in Sandwich- (Höhenverkettung) und
Stromes erfolgt eine proportionale Volumenstromänderung. Äu- Flanschplatten eingebaut (entsprechende Datenblätter in die-
sserst feinfühliges Öffnungs- und Schliessverhalten und geringe sem Register). Zur Fabrikation der Patronen-Aufnahmebohrung
Hysterese sind charakteristisch für diese Ventile. Zur Ansteuerung in Stahl- und Alu-Blöcken stehen Stufenwerkzeuge zur Verfü-
stehen Wandfluh-Proportional-Verstärker zur Verfügung (siehe gung (Miete oder Kauf). Beachten Sie dazu die Datenblätter im
Register 1.13). Register 2.13.

SINNBILD «stromlos offen» DO

«stromlos geschlossen» DN 2

2

11

TYPENSCHLÜSSEL

D P PM33 - - / - HB4,5 #

Drosselventil

Stromlos geschlossen N
Stromlos offen O

Proportional

Schraubpatrone M33 x 2

Nennvolumenstromstufe QN stromlos geschlossen stromlos offen

32 l/min 32 40 l/min 40

63 l/min 63

Nennspannung UN 12 VDC G12
24 VDC G24
ohne Spule X5

Steckspule Metallgehäuse rund W
Metallgehäuse 4-kant M

Anschlussausführung Steckersockel EN 175301-803 / ISO 4400 D
Steckersockel AMP Junior-Timer J
Stecker Deutsch DT04-2P G

Dichtwerkstoffe NBR
FKM (Viton)
D1

Handnotbetätigung

Änderungs-Index (wird vom Werk eingesetzt)

2.6-551
