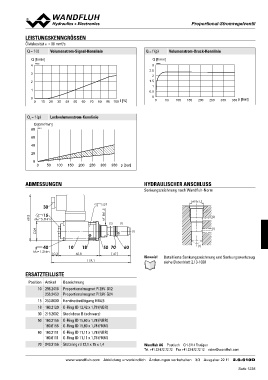

PPrrooppoorrttiioonnaall--SSttrroommrreeggeellvveennttiill
LEISTUNGSKENNGRÖSSEN
Ölviskosität u = 30 mm2/s
Q = f (I) Volumenstrom-Signal-Kennlinie Q = f (p) Volumenstrom-Druck-Kennlinie
Q [l/min] Q [l/min]
4 K4282 3 K4282
2.5
3
2
2 1.5
1 1
0.5
0 10 20 30 40 50 60 70 80 90 100 I [%] 100 150 200 250 300 350 p [bar]
0 0
0 50
QL = f (p) Leckvolumenstrom-Kennlinie
Q [cm3/min]
80 K0577
60
40
20
0
0 50 100 150 200 250 300 350 p [bar]
ABMESSUNGEN HYDRAULISCHER ANSCHLUSS
30 Senkungszeichnung nach Wandfluh-Norm
15
M18x1,5
MD= 5.5Nm s24
68.8 M18x1.5 (2)
(1)
(2) (1)
29 (1)
40 10 18 50 70 60 (1)
MD= 1.2Nm 10.3 60.8 47 Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug
118.1 siehe Datenblatt 2.13-1038
ERSATZTEILLISTE
Position Artikel Bezeichnung
10 256.2418 Proportionalmagnet PI29V-G12 Wandfluh AG Postfach CH-3714 Frutigen
256.2453 Proportionalmagnet PI29V-G24 Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
15 253.8000 Handnotbetätigung HB4,5
18 160.2120 O-Ring ID 12,42 x 1,78 (NBR)
30 219.2002 Steckdose B (schwarz)
50 160.2156 O-Ring ID 15,60 x 1,78 (NBR)
160.6156 O-Ring ID 15,60 x 1,78 (FKM)
60 160.2111 O-Ring ID 11,11 x 1,78 (NBR)
160.6111 O-Ring ID 11,11 x 1,78 (FKM)
70 049.3156 Stützring rd 12,1 x 15 x 1,4
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/3 Ausgabe: 22 11 2.6-610D
